A3909: デュアル フル ブリッジ モータ ドライバ

Description

A3909 はデュアル フル ブリッジ モータ ドライバで、12 V の中出力用途向けに設計されています。出力定格は 4 ~ 18 V の電圧範囲での操作用で、1 相あたり最大 1 A の容量があります。

高電流のシングル DC モータ用途では出力を並列接続できます。

4 つの入力 (IN1 ~ IN4) を使用して、DC モータを前進、後退、ブレーキ、および惰行モードで制御できます。またはバイポーラ ステッピング モータを、フル ステップ モードまたはハーフ ステップ モードで制御できます。

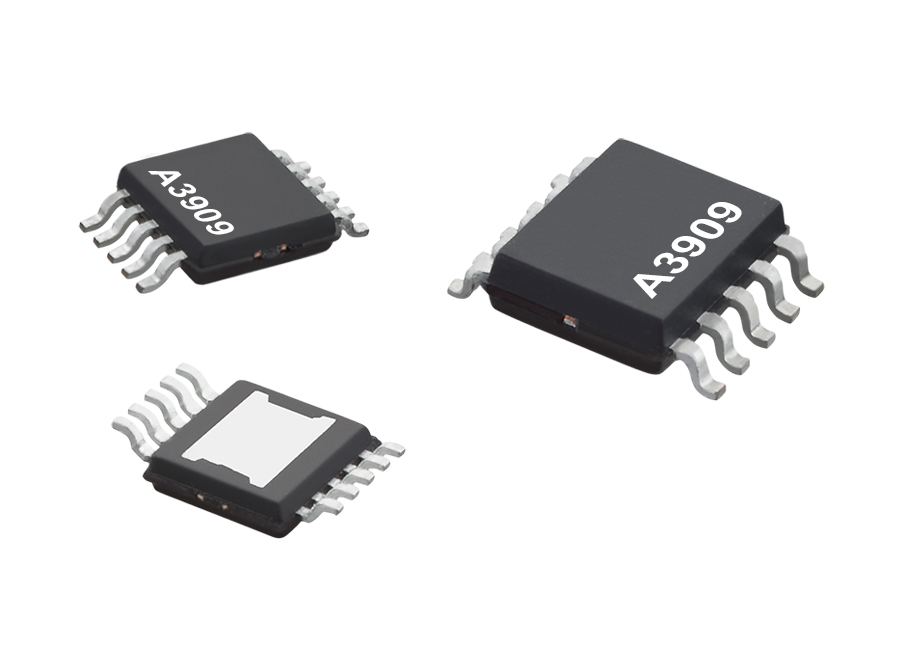

A3909 は、露出熱パッド付き 10 ピン MSOP パッケージ (末尾は LY)、および流動はんだ付け用途向けの 10 ピン SSOP (末尾は LN) で提供されています。パッケージは両方とも鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

Top Features

  • 低 RDS(on) 出力
  • 2 つの DC モータまたはシングル ステッピング モータを駆動
  • 電流ドレインがゼロの状態での低電力スタンバイ (スリープ) モード
  • サーマル シャットダウン保護
  • 1.8 A のシングル DC モータ用の並列操作オプション
  • 過電流保護:
    • 電源側ショートに出力
    • 接地側ショートに出力
    • 出力負荷ショート

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK3909GLY-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A3909GLNTR-T 10-lead SSOP -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3909GLYTR-T 10-lead MSOP -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
