A8510:広範な入力電圧範囲の高効率フォールト トレラント LED ドライバ

Description

A8510 は、LCD バックライト用のマルチ出力白色 LED ドライバです。電流モード昇圧コンバータを内部電源スイッチおよび 8 つの電流シンクと統合します。昇圧コンバータは、ストリングあたり 40 mA で 12 個の LED を点灯する LED を 96 個まで駆動できます。また、最大 320 mA の高 LED 電流を達成するために、LED シンクを並列にすることもできます。A8510 は、5 ~ 40 V の単一電源で動作可能です。

必要であれば、A8510 は、外部 P-FET を駆動して、フォルト時に入力電源をシステムから切断できます。A8510 は、出力ショートおよび過電圧、オープンまたはショートしたダイオード、オープンまたはショートした LED ピン、温度過昇から保護します。デュアル レベルのサイクル単位の電流制限機能では、ソフト スタートを提供し、内部電流スイッチを高電流過負荷から保護します。

A8510 には、PWM スイッチング周波数を 600 kHz ~ 2.25 MHz の範囲で同期させる同期ピンが付いています。

デバイス パッケージは、放熱機能が強化された露出パッド付きの、26 接点、4 mm × 4 mm 公称全高 0.75 mm の QFN で提供されています。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

Top Features

  • OVP 保護付き 60 V DMOS スイッチ付き一体型 2 MHz 許容昇圧コンバータ
  • 2.25 MHz までの昇圧コンバータ スイッチング周波数を同期させる同期機能
  • 8 チャネルへの LED チャネルあたり最大 40 mA の LED 電流
  • 8 本の並列ストリング (Vf = 3.5 V、If = 40 mA) で 12 個までの直列 LED を駆動、VIN = 8 V、スイッチング周波数 1 MHz
  • PWM 調光機能と有効化機能用の単一 EN/PWM ピン インターフェイス
  • 色の微調整およびコントラスト比の最大化のための APWM ピン
  • オプションの外部 PMOS 入力切断スイッチ用一体型ドライバ
  • 通常 LED 精度 0.7% および LED 間整合 0.8%
  • 単一電源動作用の内部バイアス電源 5 ~ 40 V
  • 広範な保護機能

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A8510GECTR-T 26-lead QFN/MLP -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。

Packaging

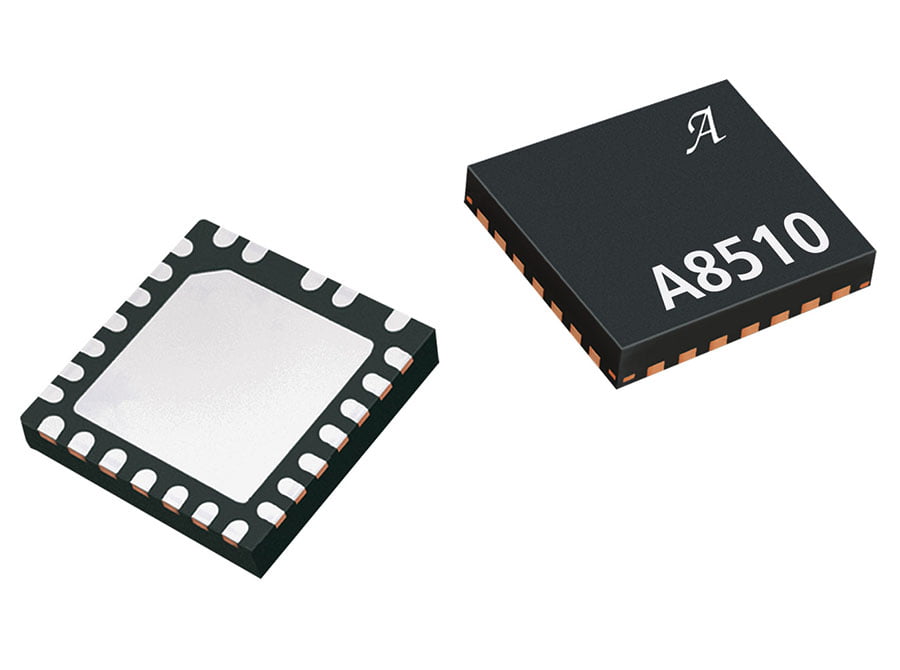

デバイス パッケージは、放熱機能が強化された露出パッド付きの、26 接点、4 mm × 4 mm 公称全高 0.75 mm の QFN で提供されています (末尾は EC)。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

露出パッド 26 リード付き EC QFN/MLP
