Allegro MicroSystems 公司推出带内置诊断功能的新型单极开关

可自行诊断不当设备操作的独特解决方案

马萨诸撒州伍斯特 – Allegro MicroSystems 公司推出一款与市场同类产品截然不同的创新型单极霍尔效应开关。Allegro ’的 A1160 解决方案装有围绕着霍尔传感元件的整体式线圈。在正常模式下，该装置可用作典型单极开关（当存在南极磁场时，输出启动；当磁场撤消时，输出关闭）；但当诊断管脚拉到高位时，它将进入诊断模式。该专利功能可允许电流流经整体式线圈，产生约 20 G 的磁场。

线圈靠近霍尔传感元件，这样，霍尔元件能够感应线圈产生的磁场，而忽略外部磁场。在诊断模式下，当装置正确感应内部产生的磁场时，装置将输出 50% 占空比的 PWM 信号。

A1160 装置内的专利功能可在集成电路的整个电信号路径中运行。它可确保正确感应磁信号，提供准确的装置功能。使用 A1160，则无须在安全关键应用中使用冗余传感器，并能满足汽车安全完整性等级 (“ASIL”) 绝大部分要求。

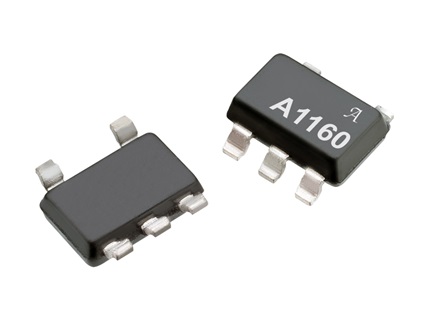

Allegro’的 A1160LLH-T 针对汽车和工业市场开发。它的工作温度范围为 -40°C 至 +150°C，采用小型表面安装式 5 引线 (SOT-23W) 封装。
