A3908: 低电压直流电动机驱动器

Description

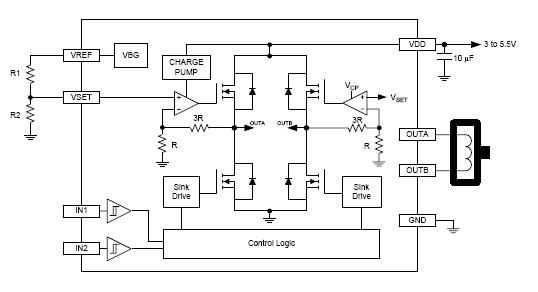

A3908 是一款低电压双向直流电动机驱动器,典型输入电压范围为 3 至 5.5 V,而输出电流高达 500 mA。独特的全桥式输出整合源端线性操作,可确保电动机线圈的恒定电压供应。稳压输出可最大限度地减小因 I  ×  RDS(开) 变化及电池电压公差导致的电动机电压变化。

逻辑输入引脚可控制电动机的旋转方向、制动及待机(<500 nA 电源电流)模式,并可允许使用灌电流驱动器的可选 PWM。内部保护电路拥有过热关机、欠压锁定及交叉电流(击穿)保护功能。

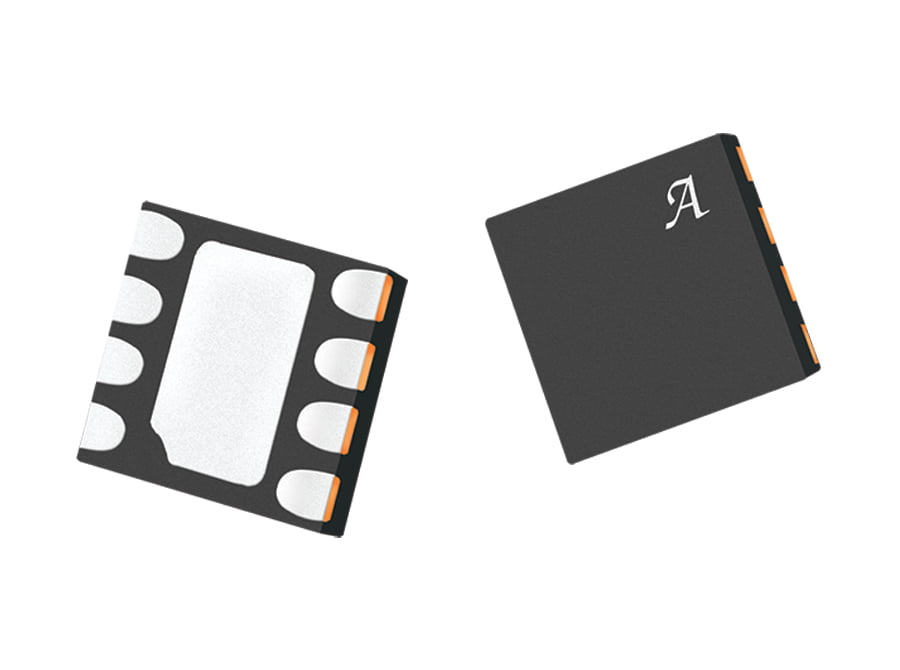

A3908 采用 2 mm  ×  2 mm(标称高度 0.55 mm)、8 引脚 DFN 封装,带有外露热传导垫片(封装后缀 EE)。该小型封装为无铅产品,且引脚框采用 100% 雾锡电镀。

应用

  • 机器人促动器及泵
  • 便携式打印机/扫描仪
  • 相机镜头/快门控制
  • 电池电动玩具及游戏
  • 低噪音测试仪器系统

Top Features

  • 恒定电压工作(可调整)
  • 500 mA 峰值输出电流额定值
  • 低功率待机模式
  • 小型 2 mm  ×  2 mm(标称高度 0.55 mm)DFN 封装
  • 典型输入电压范围为 3 至 5.5 V
  • 可调整的恒定电压或 PWM 工作
  • 待机模式电流低于 500 nA
  • –40°C 至 85°C 的工作温度范围



Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A3908EEETR-T 8-lead DFN -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK3908EEE-01-T DEMO BOARD -40°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A3908 采用 2 mm  ×  2 mm(标称高度 0.55 mm)、8 引脚 DFN 封装,带有外露热传导垫片(封装后缀 EE)。该小型封装为无铅产品,且引脚框采用 100% 雾锡电镀。EE-DFN 8 lead with exposed pad
