ATS468:带持续校准的三线式真零速差分峰值检测传感器 IC

Description

ATS468 真零速齿轮齿传感器 IC,由单个包覆封装内的优化霍尔 IC 及稀土磁铁组成。集成电路可为数字齿轮齿感测应用提供制造商友好型解决方案。该小型封装便于组装并能与各种形状及尺寸的齿轮一同使用。

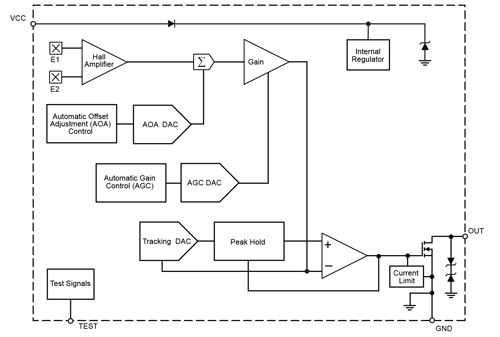

该集成电路集成了 2.2 mm 间距的双霍尔效应元件和信号处理功能,该信号处理能针对铁磁体目标形成的差分磁信号进行切换。该电路包含可以降低系统偏置的复杂数字电路。该电路还可以校准用于空气间隙独立开关的增益,并能实现真零操作。电源接通时,组合偏置和增益调整来优化信号,
并在整个工作时间,通过使用运行模式校准来保持优化。该运行模式校准提供对目标微震荡或突然气隙变化等环境效应的隔离。

该器件是在速度计等齿轮齿速度、位置和定时应用中,获得速度和工作周期信息的理想选择。

ATS468 提供两种 4 引脚 SIP(后缀 SG 和 SJ)封装选择。两种封装均为无铅封装,采用 100% 雾锡电镀引脚框。

Top Features

  • 较宽的工作电压范围
  • 强峰值侦测算法耐受信号扰动
  • 能够感测各种目标类型
  • 用于连续优化的运行模式校准
  • 可实现高可靠性的单芯片 IC
  • 在工作温度范围内准确的工作循环信号
  • 较大的工作气隙
  • 气隙–独立开关点的自动增益控制 (AGC)
  • 用于信号处理优化的自动偏置调整 (AOA)
  • 真零速操作欠压锁定
  • 电池反接保护
  • 牢固测试覆盖能力,包括扫描路径和 IDDQ 测量

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ATS468LSJTN-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ATS468LSJTN-W-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ATS468LSGTN-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

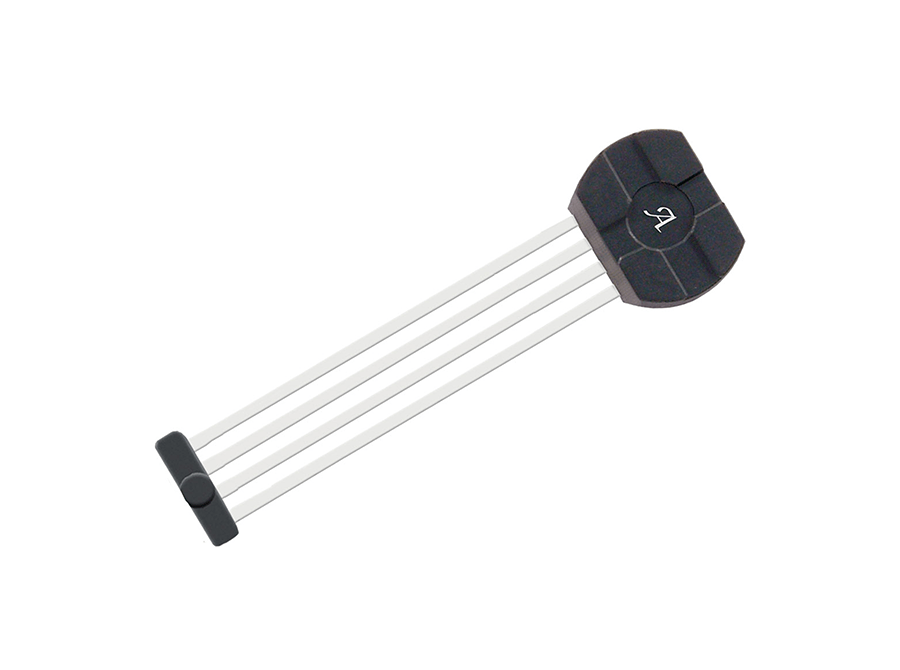

Packaging

ATS468 封装
