具有 200 μΩ 电流导体基于霍尔效应的高精度线性电流传感器 IC

ACS72981

ACS72981 Product Image

ACS72981 ECAD Model
下载数据表
Navigate

Description

Top Features

封装

ACS72981 系列电流传感器 IC 为交流或直流电流检测提供经济且精确的解决方案。250 kHz 带宽让它成为电机控制、负载检测和管理、电源和直流到直流转换器控制以及逆变器控制的理想选择。响应时间支持安全关键应用中的过流故障检测。

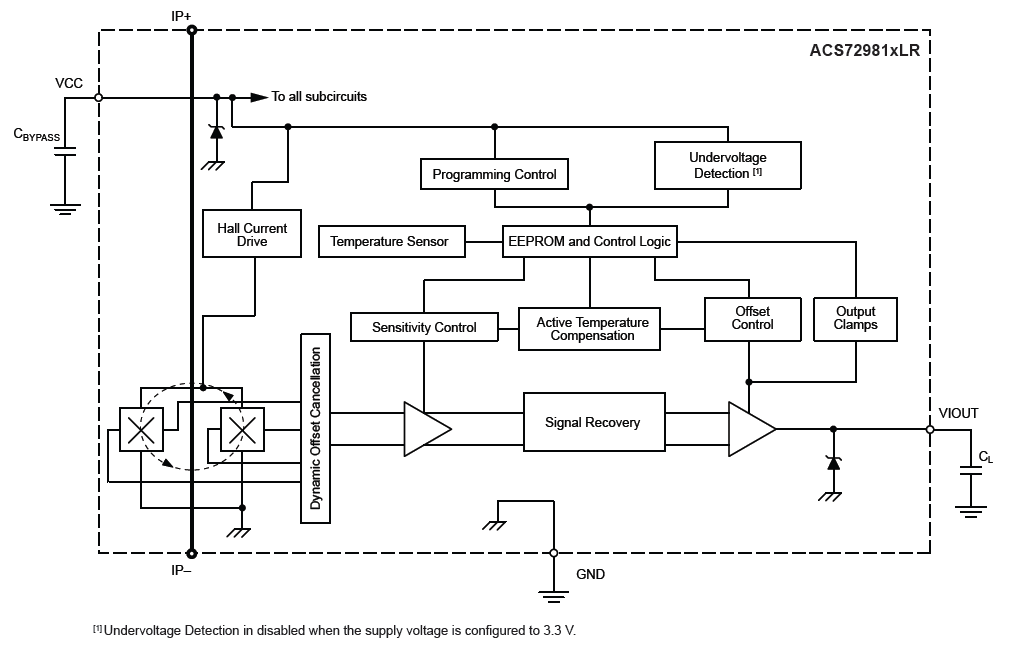

此器件由精密、低偏移、线性霍尔传感器电路组成，铜传导路径位于芯片附近。流经铜传导路径的外加电流会产生磁场，生成的磁场将由霍尔 IC 转换成比例电压。通过让磁信号紧邻霍尔变送器让设备精度得到了优化。由低偏移、斩波器稳定的 BiCMOS 霍尔 IC 提供精确的比例输出电压，它在出厂时经过编程，能够确保精度。专有的数字温度补偿技术大大提高了随着温度的变化和使用期变长后零输出电压和输出的灵敏度精度。

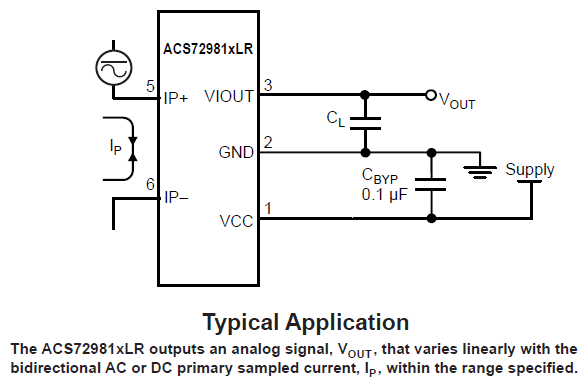

当增加的电流流过用于电流采样的初级铜传导路径（端子 5 到端子 6）时，器件的输出将增加。此导电路径的内阻为典型的 200 μΩ，在应用中提供低功率损耗，提高功率密度。



此传感器采用差分传感技术，几乎消除了共模干扰磁场引起的输出干扰。

铜导体的厚度让器件可以在高过载电流条件下继续正常工作。导电路径的端子与信号引线（引脚 1 到 3）电隔离。

此器件在出厂前经过全面校准。ACS72981 系列不含铅 (Pb)。所有引线均采用 100% 雾锡电镀，封装内没有铅。大规格引线框架由无氧铜制成。

  • 高带宽 250 kHz 模拟输出
  • 输出响应时间不超过 2 μs
  • 3.3 V 和 5 V 电源运行
  • 超低功率损耗：200 μΩ 内部导体电阻
  • 行业领先的噪音性能和增加
  • 通过数字编程和补偿的增益与偏移，全部工作温度范围的总输出误差均得到显著改善
  • 封装尺寸小，易于安装
  • 单片式霍尔 IC，具有高可靠性
  • 输出电压与交流或直流电流成比例
  • 出厂前调整以确保精度
  • 零安培输出偏移电压极其稳定，不受温度和使用期影响

ACS72981 系列不含铅 (Pb)。所有引线均采用 100% 雾锡电镀，封装内没有铅。大规格引线框架由无氧铜制成。

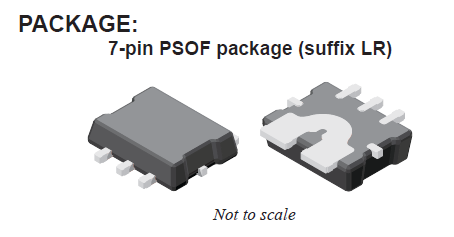

LR 封装文档
