具有 I2C 输出和高级低功耗管理功能的车用级 3-D 线性霍尔效应传感器

ALS31313

ALS31313 Product Image

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings ALS31313 ECAD Model Type Image
ALS31313 数据表
Navigate

Description

Top Features

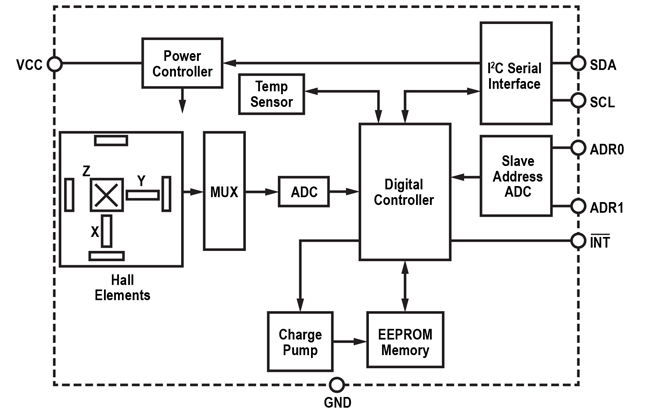

ALS31313 三轴线性霍尔效应传感器 IC 提供 12 位数字输出字，并与 X，Y和 Z 各轴存在的场强度成比例。静态输出值（施加零磁场）为中等规模。ALS31313 可为操作杆模式应用进行预先配置，该模式包括蹲伏功能或单端 X、Y 和 Z 模式。单端配置的设备适用于 3D 线性感测或 2D 角度感应应用，并具有三种不同的工厂编程的灵敏度工作范围：±500 G、±1000 G 和 ±2000 G。为支持钕磁体的漂移轮廓，还对灵敏度温度系数进行了预编程。

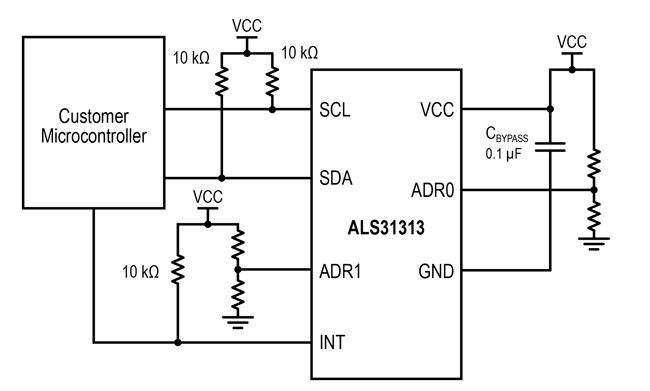

ALS31313 具有 I2C 接口以便在各类应用中轻松实现集成。I2C 地址可以通过外部电阻（16 个唯一地址）设置，或通过 I2C（127 个唯一地址）编程
到 EEPROM 中，实现相同总线上配置多个器件。ALS31313 还包括 78 位用户 EEPROM。

ALS31313 的电源管理可配置性很高，能够实现系统级优化电源电流和性能。睡眠模式仅消耗 14 nA（典型值），使得 ALS31313非常适合便携式电池供电的应用。

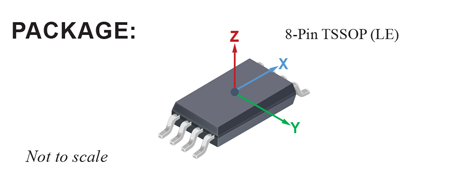

ALS31313 采用 8 引脚 TSSOP 封装。该封装为无铅封装，采用 100% 雾锡电镀引脚框。

  • 符合 AEC-Q100 汽车标准（申请中）
  • 感应磁场（X, Y 和 Z 轴）
  • Z 轴“蹲俯”或按钮运动感应
  • 能够使用反偏置磁体进行操作
  • 适用于电池供电的低电压应用
    • 2.65 至 3.5 V、单电源供电
    • 1 MHz I2C 向下兼容至 1.8 V
    • 14 nA（典型值）睡眠 ICC
    •  12 μA to 2 mA ICC（在低功耗占空比模式下）
  • 行业标准 I2C 接口，便于系统集成
    • 高达 1 MHz（快速模式 +） I2C 通信
    • 16 个可选地址（通过外部电阻分压器）
    • 127 个可通过 EEPROM 配置的可用地址
  • 片上 EEPROM
    • 储存工厂和用户配置的设置
    • 78 位用户 EEPROM，增加存储空间
    • 片上电荷泵，便于编程
  • 灵活的 12 位 ADC 与 10 位 ENOB（有效位数）
  • 单端模式（X、Y 和 Z 轴）：实现一到三个轴操作
  • 差分模式（X 和 Y 轴）：实现滑动线性感测
  • 共模（X 和 Y 轴）：实现操纵杆操作
  • 1％（典型值）工厂修正灵敏度选项（±500 G、±1000 G 和 ±2000 G 满量程输入）
  • 集成电流传感器
  • 宽环境温度范围：–40°C 至 125°C
