A1266：微功率超灵敏 3D 霍尔效应开关

产品图像

A1266 ECAD Model
A1266 数据表
Navigate

Description

Top Features

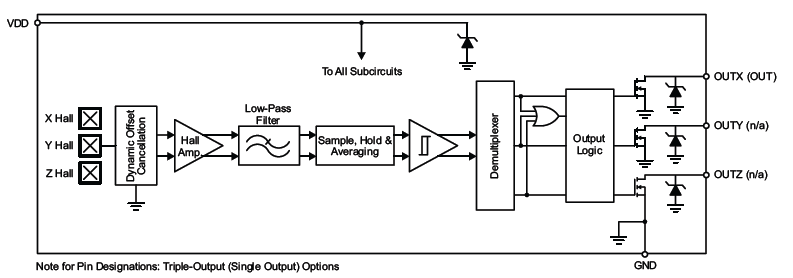

A1266 集成电路是一种利用 3D 全向磁驱动的超灵敏霍尔效应开关。单硅芯片上集成了：三个霍尔板、多工器、小信号放大器、稳定斩波特性、施密特触发器和 NMOS 输出晶体管。当沿任意方向对传感器施加强度足够的磁场时，器件的输出会打开。移开磁场时，输出会关闭。

A1266 的两个型号提供了输出格式选项：单独的 X、Y 和 Z 轴输出与组合 X+Y+Z 输出。低工作电压（2.5 - 5.5 V）和独创性的时序算法有助于降低平均功耗，因此特别适用于电池运行。例如，使用 3.3 V 电源时的功耗低于 25 µW。

BiCMOS 工艺小巧的几何尺寸能确保这些超小型封装在空间有限的应用环境中使用。在此情况下，可使用改进型 SOT23-W 表面贴装式封装，它经过磁性优化后能沿各种方向感应。该型封装符合 RoHS 指令的要求，并且为无铅 (Pb) 封装，引脚框采用 100% 雾锡电镀。

  • 真正的 3D 传感
  • 利用磁北极或磁南极进行全向运行
  • 工作电压范围 2.5 - 5.5 V
  • 低电源电流
  • 高灵敏度，BOP 典型 25 G
  • 稳定斩波偏移消除
    • 出色的热稳定性
    • 极低的开关点漂移
    • 对物理应力不敏感
  • 固态可靠性
  • 输出格式选项
    • 单独的 X、Y 和 Z 轴输出
    • 组合（X+Y+Z）输出
  • 微型 SOT-23 封装
