为用于接近感应的反向偏压开关编程

接近感应编程技术

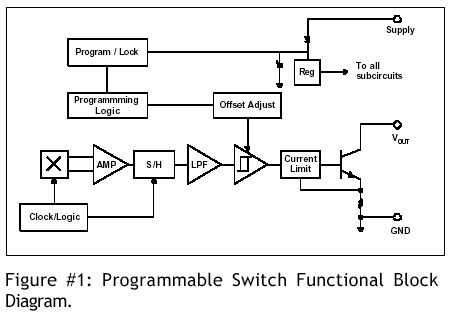

本应用说明假设用户在为 Allegro™全集成反向偏压霍尔效应开关编程，或用户已设计了一种适用的磁路，以满足可编程单极霍尔效应开关的编程范围的要求。如图 #1 中的功能方框图所示，编程是通过控制施密特触发器的偏置完成的。适用的数据表中提供了器件的编程方法。

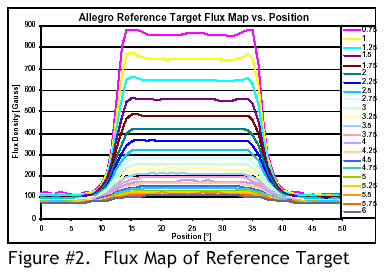

参考目标与位置（旋转角度）的磁通量密度的对比曲线图有助于阐释编程，以及其对霍尔开关性能的影响，参阅图 #2。每条曲线代表器件的一个不同的安装气隙；只有一个轮齿代表用于接近感应的典型铁类金属目标。一块平移而非旋转的金属会产生具有横轴的类似曲线（单位为毫米，而非度）。由于接近感应既能使用旋转目标，也能使用平移目标，所以本文按常规做法使用旋转目标。《附录 A》详细描述了参考目标。

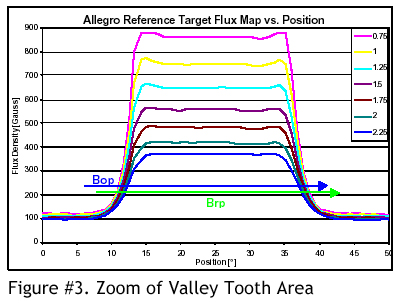

注意，任意的施密特阈值可代表曲线图上的两条横线，它们由典型的 20 G 磁滞分开。接近正极的开关点被称为 B_OP（磁场工作点），接近负极的开关点被称为 B_RP（磁场释放点）。当信号从谷底移至轮齿时，输出在 B_OP切换，当信号从轮齿移向谷底时，输出在 B_OP 切换。（参考图 #3）

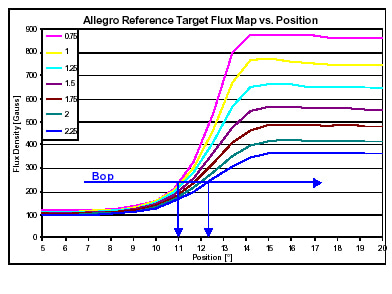

图 #4 是从谷底移向轮齿的 B_OP开关点的放大视图。标出两条垂线以显示指定 B_OP 的安装气隙 (0.75mm - 2.25mm) 位置的开关点。注意，在 0.75mm - 2.25mm 的气隙范围内，气隙之间的差值约为 1.5°。这是在指定任意阈值的安装气隙范围内可达到的相对精度。

接近感应

在接近感应应用中，可为开关点编程以达到所需的位置，这可以是图 #2、3 和 4 中的横轴上以毫米或度表示的位置。编程还能补偿在制造时产生的机械偏移，这能确保精确控制开关位置。例如：如果图 #4 中所需的开关点是 12°，而器件安装在 0.75mm 的气隙位置，就应在约 400 G 的磁场中为 B_OP编程，该磁场强度比图中显示的要高。如果器件安装在 2.25mm 的气隙位置，就应在刚过 200 G 或比图 #4 中显示的磁场强度略低的磁场中，为 B_OP 编程。

提示：必须注意，调节时不要使开关点离轮齿或谷磁场太近，因为根据规范，IC 开关点会随温度变化而改变。在任何指定的安装气隙位置，如果开关阈值超过轮齿信号，或低于谷底信号，器件将不会转换。

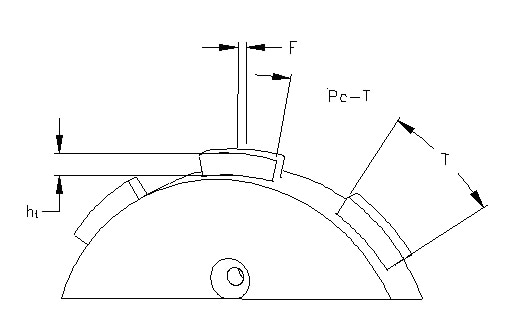

参考目标尺寸

确保正确工作的齿轮参数

可能的应用

• 接近感应
• 叶片断续器开关
• 速度感应
• 凸轮感应
• 旋转编码器
• 刹车灯开关
• 转数记录
• 流量计
• 液面计
• 非接触型限位开关
• 无刷电机换向
• 大灯位置感应

请访问 Allegro 网站 www.allegromicro.com，了解磁体供应商的信息。

参考 STP99-2
