AAS33001:带增量和电机换向输出和片上线性化功能的精密角度传感器 IC

AAS33001 Product Image

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings AAS33001 ECAD Model Type Image

Description

Top Features

AAS33001 是一款基于磁性圆形垂直霍尔 (CVH) 技术的 360°角度传感器 IC,可提供无触点高分辨率角度位置信息。它具有片上系统 (SoC) 架构,其中包括:CVH 前端,计算角位置信息的数字信号处理以及多种输出格式:串行协议 (SPI)、脉宽调制 (PWM) 和电机换向 (UVW) 或编码器输出 (A, B, I)。它还包含片上 EEPROM 技术,能够支持多达 100 个读/写周期,可以对校准
参数进行灵活的编程。

AAS33001 非常适合需要 0° 至 360° 角度测量的汽车应用,如电子助力转向系统 (EPS),电子动力制动(EPB 或 IDB)、变速箱执行器和 BLDC 泵。

AAS33001 包含片上 32 段线性化。这可以用于校准由于磁体和传感器之间的错位或目标磁体的不完全磁化(可能表现为磁体与传感器的错位)而导致的误差。

AAS33001 支持客户集成到安全关键型应用中。

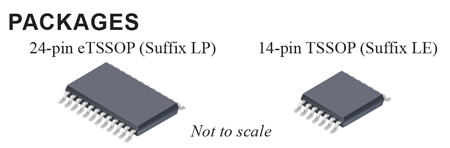

AAS33001 采用双晶片 24 引脚 eTSSOP 和单晶片 14 引脚 TSSOP 封装。封装均为无铅 (Pb) 封装,引脚框均采用 100% 雾锡电镀。1 毫米轻薄封装减小了 CVH 变送器和目标磁体之间的最小气隙。AAS33001 器件与 A1333 引脚兼容,以实现轻松迁移。

ASIL 徽标

AAS33001 根据 ISO 26262:2011 开发,是独立硬件安全元件。单晶片版本具有 ASIL B 功能(待评估), 双晶片版本具有 ASIL D 功能(待评估),按照适用的安全手册和数据表描述的方式集成和使用时,可用于汽车安全相关系统。

  • 用于角位置、转速和方向测量的无触点 0° - 360° 角度传感器 IC
    • 能够以 300 G 磁场、12.5 位有效分辨率感测磁体旋转速度目标;以更高的磁场强度提供更高有效分辨率
    • 圆形垂直霍尔 (CVH) 技术提供具有气隙独立性的单通道传感器系统
  • 片上 32 段线性化提高角度精度
    • 减少磁体与传感器错位的影响
    • 减少目标磁体不完全磁化的影响
  • 作为独立安全元件 (SEooC) 根据 ISO 26262:2011 硬件产品开发要求开发的硬件产品,适用于安全关键应用(待评估)
  • 诊断覆盖率高
    • 片上诊断包括逻辑内置自检(LBIST)、单通道诊断和看门狗,以支持安全关键应用
    • SPI 上的 4 位 CRC
  • 用于存储厂家和客户校准参数的片上 EEPROM
    • 单位纠错、双位错误检测、纠错控制 (ECC)
  • 支持汽车和工业应用所需的恶劣工作环境,包括直接连接 12 V 电池
    • 工作温度范围 –40°C 至 150°C
    • 工作电源电压范围为 3.7 至 18 V,绝对最大值为 28 V(连续)
      ♦可支持 ISO 7637-2 脉冲 5b(最高 39 V)
  • 支持多种输出格式,便于系统集成
    • ABI 和 UVW 接口提供高分辨率和最低延迟角度信息
    • PWM 接口为 ABI / UVW 接口提供初始位置
    • 用于低延迟角度和诊断信息 10 MHz SPI;使多个独立 IC 可以连接到同一总线
      ♦可支持 5V SPI
    • ABI 和 UVW 的输出分辨率可选
  • 支持多种编程/配置格式
    • 该系统可以通过 SPI 完全控制和编程,包括 EEPROM 写入
    • 对于有限引脚的系统,可以通过 VCC 和 PWM 引脚进行写入和读取。这允许对只有 ABI/UVW 和 PWM 引脚连接的器件在生产线中配置 EEPROM。
  • 1 毫米薄型表面贴装 TSSOP 封装,适用于单晶片和双晶片版本,从而最大限度地减少从目标磁体到 CVH 变送器的气隙,从而提高磁场强度
    • 与单晶片和双晶片 A1333 器件引脚兼容
    • 堆叠双晶片结构,可以提高需要冗余传感器系统的通道至通道匹配
