A4941: 三相无感风扇驱动器

Description

Top Features

A4941 三相电动机驱动器整合了 BEMF 感应,在风扇应用中无需霍尔传感器。

提供脉冲调制 (PWM) 输入控制电动机速度,无需外部可变电源,从而节省系统成本。PWM 输入也可作为开关使用,以终止电动机工作,使 IC 进入功耗较低的待机模式。

A4941 采用 16 引脚 TSSOP 封装(后缀 LP),并安装有外露散热板。其封装为无铅产品,且采用 100% 雾锡电镀。

这些部件正在生产中,但已确定不适合新设计。这一分类表明,此器件的销售目前仅限于现有客户应用。如为新设计应用,则不购买本器件,因为不久它很可能会被淘汰。不再提供样品。状态变更日期:2018年9月3日。

  • 无传感器(无需霍尔传感器)
  • 软开关,减少可闻噪音
  • 最少的外部元件
  • PWM 速度输入
  • FG 速度输出
  • 低功耗待机模式
  • 锁检测
  • 可选过流保护

Part Number Specifications and Availability

Documentation and Resources

Third Party Design Tools

Mikroe Demoboards


PWR Meter 3 Demo Board

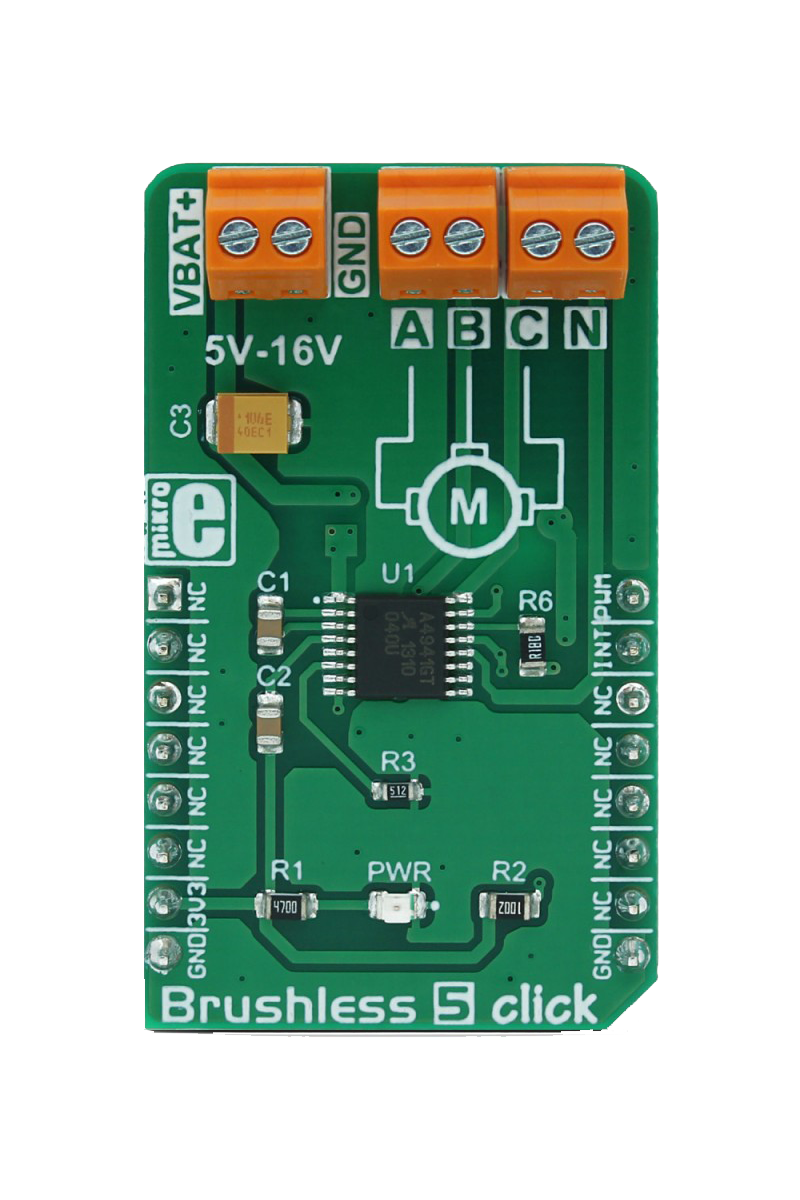

Brushless 5 click is a 3 phase sensorless BLDC motor controller, with a soft-switching feature for reduced motor noise and EMI, and precise BEMF motor sensing, which eliminates the need for Hall-sensors in motor applications.
