A3906: 低电压步进和单路/双路直流电动机驱动器

Description

A3906 旨在用于低电压步进电动机、单路及双路直流电动机的脉冲调宽 (PWM) 控制,可在各通道输出高达 1 A 的电流,工作电压范围为 2.5 至 9 V。

A3906 内置固定关断时间 PWM 计时器,根据对电流感应电阻的选择,设置峰值电流。过流输出标记用于通知用户电动机绕组内的电流达到峰值电流的时间,该电流可由感应电阻感测。 输出故障不会影响驱动器运行。

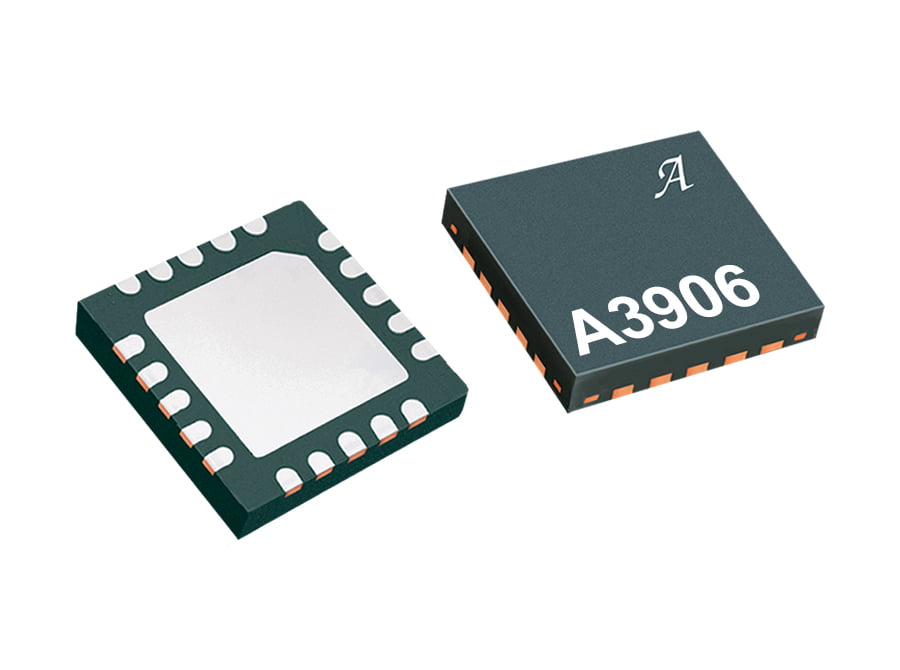

A3906 采用 20-触点, 4 mm × 4 mm, 0.75 mm 标称总高度 QFN 封装, 裸露焊盘以增强散热。其包装均为无铅产品,且采用 100% 雾锡电镀。

应用

  • 数码照相机(DSC)
  • 手机照相机
  • USB 供电设备
  • 电池供电设备

Top Features

  • 在 2.5 至 9 V 之间工作
  • 内部 PWM 限流控制
  • 同步整流,降低功耗
  • 峰值电流输出标记
  • 欠压锁定
  • 低 RDS(on) 输出
  • 小型封装
  • 针对直流电动机的制动模式
  • 睡眠功能
  • 交叉电流保护
  • 过热断电功能



Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A3906SESTR-T 20-lead QFN -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK3906SES-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A3906 采用 20-触点, 4 mm × 4 mm, 0.75 mm 标称总高度 QFN 封装, 裸露焊盘以增强散热。其包装均为无铅产品,且采用 100% 雾锡电镀。

 ES QFN 20-lead
