A3909:双路全桥式电动机驱动器

Description

A3909 是一款双路全桥式电动机驱动器,专为 12 V 中功率应用而设计。在 4 到 18 V 的电源电压范围下,输出为额定值,每相电流高达 1 A。

在更高电流的单个直流电机应用中可并联输出。

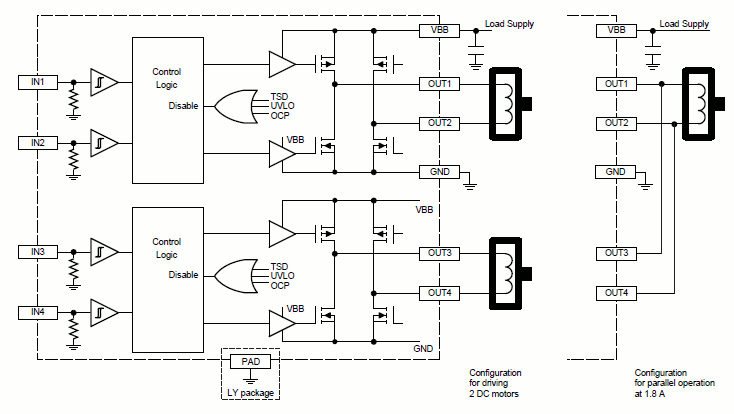

四个输入(IN1 到 IN4)可控制直流电机的前进、后退、制动和滑行模式,或双极步进电机的全步进和半步进模式。

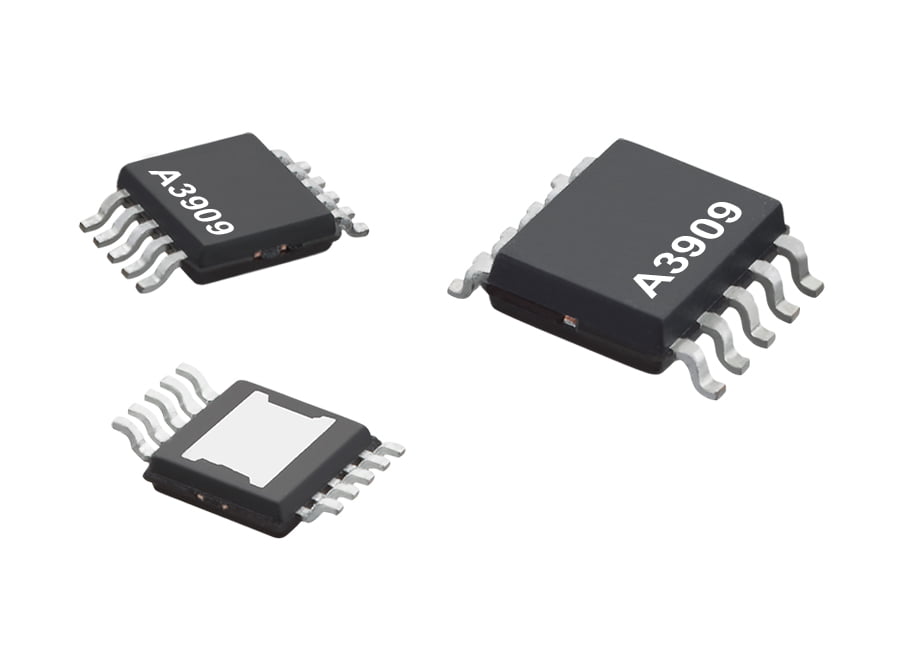

A3909 采用带外露散热板的 10 引脚 MSOP 封装(后缀 LY)和适用于波峰焊应用的 10 引脚 SSOP 封装(后缀 LN)。两种封装均为无铅 (Pb) 封装,引脚框均采用 100% 雾锡电镀。

Top Features

  • 低 RDS(开) 输出
  • 可驱动两个直流电机或单个步进电机
  • 零耗电的低功率待机(睡眠)模式
  • 过热关机保护
  • 1.8 A、单个直流电机的并联操作选择
  • 过电流保护:
    • 输出至电源短路
    • 输出至接地短路
    • 输出负载短路

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK3909GLY-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A3909GLNTR-T 10-lead SSOP -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3909GLYTR-T 10-lead MSOP -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

封装
