A4955:全桥式 PWM 门驱动器

Description

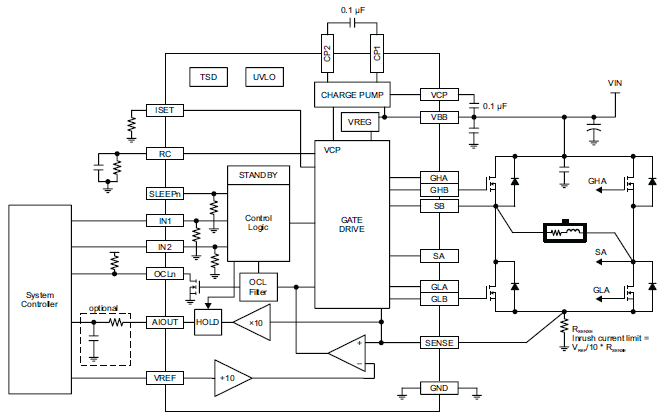

A4955 设计用于直流电动机的脉宽调制 (PWM) 控制,可以以 50 V 电压运行,并为所有 n 通道外部 MOSFET 桥提供门驱动器。

该产品可提供输入端子,通过外部施加的 PWM 控制信号控制直流电动机的速度与方向。采用内部同步整流控制电路降低脉宽调制 (PWM) 操作时的功率消耗。

内部电流保护包括 VDS 保护、滞后过热关机、VBB 欠压监视及交叉电流保护。

A4955 器件采用低厚度 4x4 mm 20 触点 QFN 封装(后缀“ES”)以及 20 引脚 eTSSOP (后缀“LP”),均带有外露隔热盘。

Top Features

  • 标准 IN1/IN2 控制逻辑
  • 过流指示
  • 可调节关断时间和消隐时间
  • 可调电流限制
  • 可调门驱动器
  • 同步整流
  • 内部 UVLO
  • 交叉电流保护
  • MOSFET VDS 保护
  • 电压输出与负载电流成比例
  • A4955K 符合 AEC-Q100 Grade 1 标准
  • 商用温度等级 (A4955G:–40°C 至 105°C)
  • 汽车温度等级 (A4955K:-40°C 至 125°C)

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A4955GESTR-T 20-lead QFN -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A4955GLPTR-T 20-lead TSSOP -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A4955KLPTR-T 20-lead TSSOP -40°C to 125°C Yes View Data Not for new design Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
