A5929:汽车全桥式 MOSFET 驱动器

Description

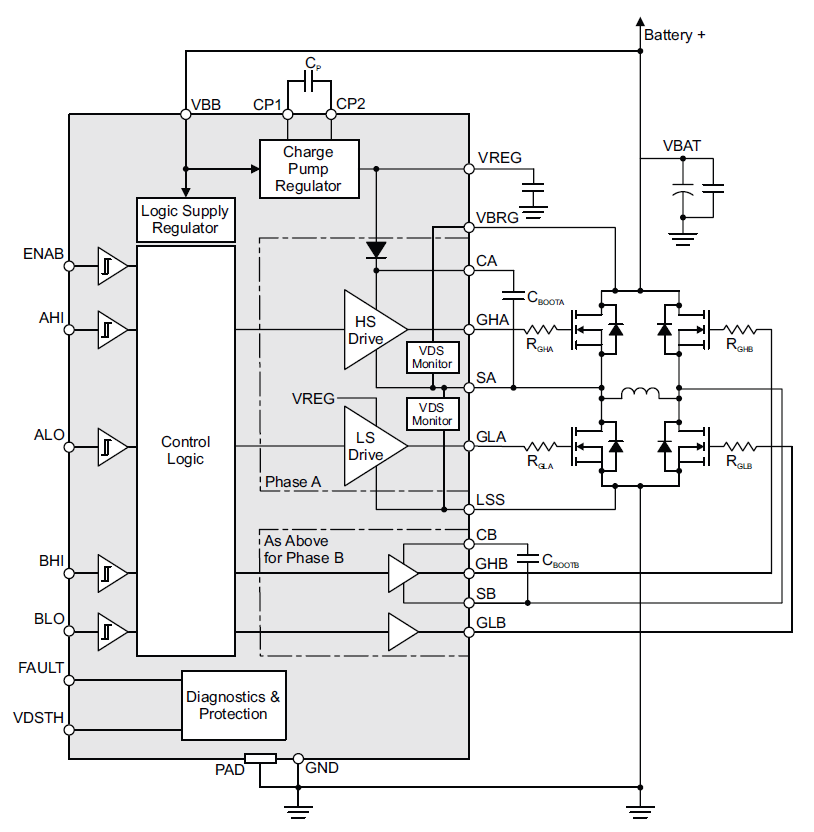

A5929 全桥式控制器能与 N 沟道外部电源 MOSFET 连用,它是专门为汽车应用而设计的。

独特的电荷泵稳压器能在最低 7 V 的电池电压下提供全 (>10 V) 栅极驱动,这能确保在最低 5.5 V 的电池电压下,使 A5929 在栅极驱动减小时工作。它采用自举电容器提供 N 沟道 MOSFET 所需的高电池电压。

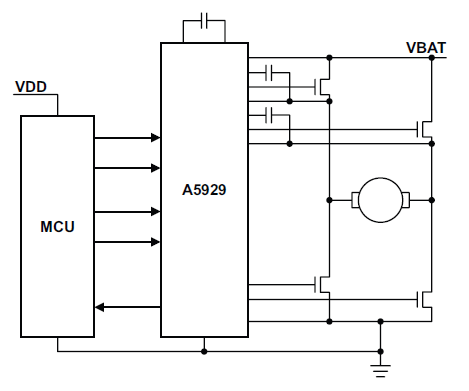

为全桥中的四个电源 MOSFET 中的每一个提供一个逻辑电平输入,以利用外部控制器定义的 PWM 方案驱动电机。集成分频控制可防止电源 MOSFET 出现交叉传导。

每个 MOSFET 上的独立漏源电压监测器可提供电机相位的对电源短路和对地短路检测。单独的开漏极故障输出可显示短路故障、电源欠压和芯片超温的状态。

A5929 采用 24 引脚 TSSOP 封装,并带有外露散热焊盘(封装类型 LP)。这种封装可采用无铅 (Pb) 型配置,引脚框采用 100% 雾锡电镀(后缀 –T)。

Top Features

  • 用于 N 沟道 MOSFET 的大电流全桥式栅极驱动
  • 交叉传导保护
  • 5.5 V - 50 V 电源电压范围
  • 电机相位的对电源短路和对地短路检测
  • 欠压、超温监测器
  • 弱电流休眠模式

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK5929KLP-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A5929KLPTR-T 24-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
