A8510: 宽输入电压范围高效率容错 LED 驱动器

Description

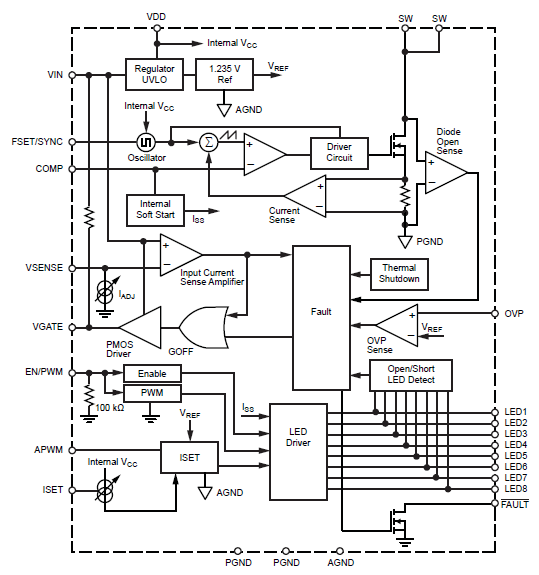

A8510 是一款用于 LCD 背光的多输出白光 LED 驱动器。它整合了电流模式升压转换器与内部电源开关和八 个电流汲入装置。升压转换器可以驱动多达 96  个 LED,每串 12  个 LED 共 40 mA。LED 灌电流可并联,以达到更高的 LED 电流,最高达 320 mA。A8510 可采用 5 至 40 V 的单电源工作。

在出现故障时,A8510 可以驱动外部 P-FET 断开系统的输入电源。A8510 提供的保护包括输出短路和过压保护、二级管开路或短路保护、LED 引脚开路或短路保护以及过热保护。两级逐波限流功能可提供软启动和防止内部电流开关出现高电流过载。

A8510 通过同步引脚可以在 600 kHz 到 2.25 MHz 范围内同步 PWM 开关频率。

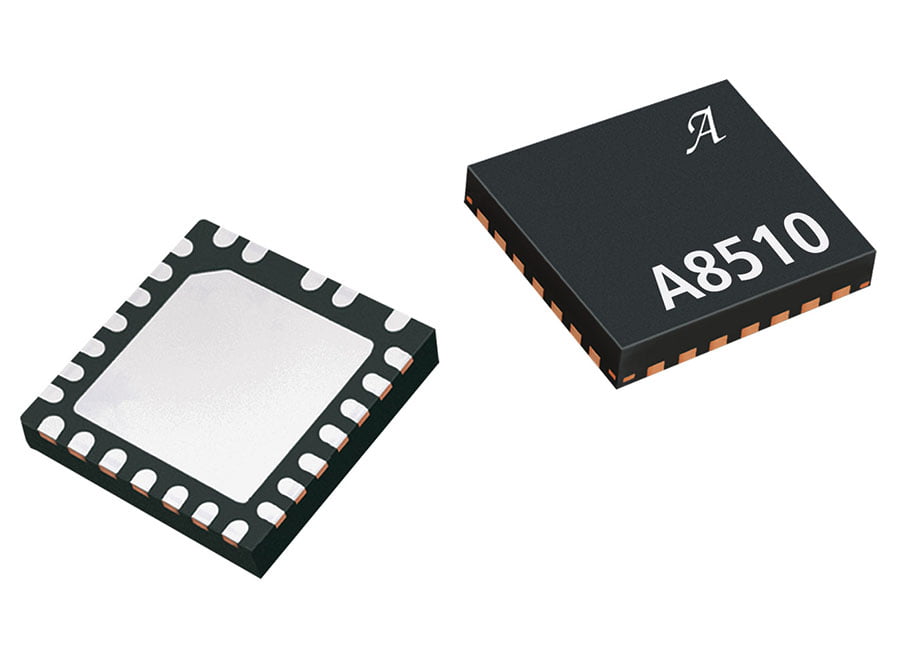

此装置采用 26 触点、4 mm× 4 mm、0.75 mm 标称总高度 QFN 封装, 并带有外露散热板以增强散热功能。其封装为无铅产品,且采用 100% 雾锡电镀引脚框。

应用

  • 工业 LCD 显示
  • 背光 LED 显示
  • 信息娱乐显示

Top Features

  • 集成 2 MHz 升压转换器、60 V DMOS 开关和可调整过压保护
  • 同步功能,可同步升压转换器开关频率达 2.25 MHz
  • LED 电流高达每 LED 通道 40 mA(共 8  通道)
  • 可驱动每串 12  个串联 LED(共 8  个并行串)(Vf = 3.5 V, If = 40 mA),VIN = 8 V,开关频率为 1 MHz
  • 为 PWM 光暗和启用功能提供单个 EN/PWM 引脚接口
  • 可微调色彩及/或对比率的 APWM 引脚
  • 为外部可选 PMOS 输入断开开关整合驱动器
  • 典型 LED 精度为 0.7%,LED 对 LED 匹配为 0.8%
  • 为单电源操作提供内部偏压供电,从 5 到 40 V
  • 广泛的保护功能:



Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A8510GECTR-T 26-lead QFN/MLP -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

此装置采用 26 触点、4 mm× 4 mm、0.75 mm 标称总高度 QFN 封装, 并带有外露散热板以增强散热功能。其封装为无铅产品,且采用 100% 雾锡电镀引脚框。

EC QFN/MLP with exposed pad 26 lead
