A8513:宽输入电压范围高效率容错 LED 驱动器

Description

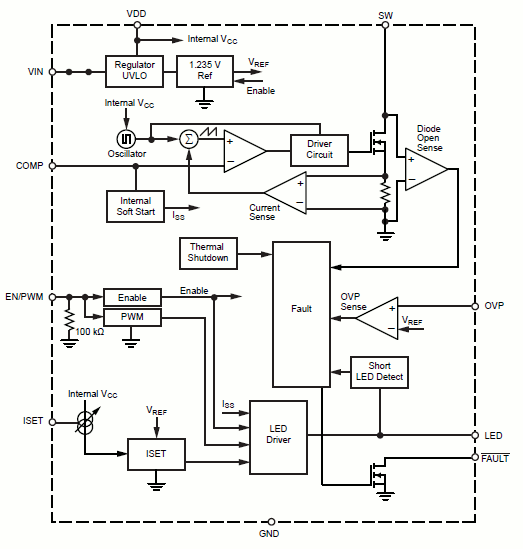

A8513 是一款用于 LCD 背光的单输出白光 LED (WLED) 驱动器。它整合了电流模式升压转换器与内部电源开关和一个电流汲入装置。A8513 可采用 4.5 至 40 伏特的单电源进行操作,以满足启动/关闭、冷车启动和负载突降要求。2 MHz 升压转换器开关频率可使 A8513 在 AM 无线电波段以上运行。

如有需要,可将故障标记用作电路的一部分,以在故障时驱动外部 P-FET 断开系统的输入供电。A8513 提供各种保护,包括输出短路和过电压、开路或短路二极管、开路或短路 LED 引脚、短路升压开关或电感器、短路 ISET 电阻器和 IC 过温保护。两级逐波限流功能可提供软启动和防止内部电流开关出现高电流过载。

A8513 采用 10 引脚 MSOP 封装(后缀 LY)。该封装具有外露焊盘,以提高散热功能,且无铅,引脚框采用 100% 雾锡电镀。

应用

LCD 背光:

  • 汽车娱乐资讯
  • 汽车蓄电池组
  • 汽车中控台
  • 工业 LCD 显示
  • 便携式 DVD 播放器
  • 平板扫描仪
  • LED 照明

Top Features

  • 获得 AEC-Q100 认证
  • 4.5 至 40 伏特宽输入电压范围,可满足启动/关闭、冷车启动和负载突降要求
  • 升压转换器开关频率高达 2 MHz,可在 AM 波段以上运行
  • 出色的输入电压瞬态响应
  • 用于冗余保护的内部次级过电压保护
  • LED 灌电流和升压转换器与 60 伏特 DMOS FET 完全整合
  • 最大 LED 电流达 150 mA
  • 可驱动 14 个串联 LED
  • 为 PWM 光暗和启用功能提供单个 EN/PWM 引脚接口
  • 200 Hz 下进行 5000:1 PWM 光暗调节
  • 故障标记引脚可警告控制器大量可能的故障状态
  • 保护功能:
    • 短路输出保护
    • 开路或短路 LED 引脚保护
    • 输出欠压及过压
    • 输入欠压
    • 短路升压开关或电感器保护
    • 短路 ISET 电阻器
    • 开路升压肖特基保护
    • 过温

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK8513KLY-01-MH DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A8513KLYTR-1-T 10-lead MSOP -40°C to 125°C Yes View Data Contact factory Contact your
local sales rep
Check
Distributor Stock
A8513KLYTR-2-T 10-lead MSOP -40°C to 125°C Yes View Data Contact factory Contact your
local sales rep
Check
Distributor Stock
A8513KLYTR-3-T 10-lead MSOP -40°C to 125°C Yes View Data Contact factory Contact your
local sales rep
Check
Distributor Stock
A8513KLYTR-T 10-lead MSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
