A1230: 超灵敏双通道正交霍尔效应双极开关

Description

A1230 是一款双通道双极开关,该开关带有两个霍尔效应传感元件,每个元件都可为速度和方向信号处理提供独立的数字输出。霍尔元件均采用光学平版印刷,校准精度超过 1 µm。保持两个活动霍尔元件之间精确的机械位置可消除小口距测向应用中遇到的主要制造困难。A1230 是高灵敏、温度稳定的磁性感测器件,是在严苛的汽车和工业环境下用于感测环形磁铁速度和方向系统的理想之选。

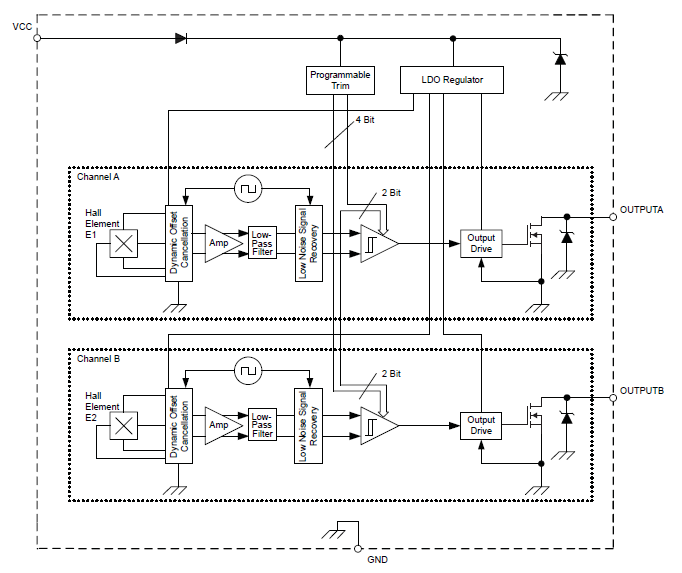

A1230 单片集成电路 (IC) 包含两个独立的霍尔效应双极开关,两个开关间相距 1 mm。数字输出异相,因此,当与适当的环形磁铁设计交互时,输出形成正交。这可实现速度和方向信号的简易处理。漂移极低的放大器确保开关之间的对称,以保持信号正交。Allegro® 已获专利的稳定斩波技术可消除每一通道的偏移,在整个指定的工作温度和电压范围内实现稳定操作。

此外,高频斩波电路还可在 IC 内部数字比较器输入的条件下实现更高的模拟信号杂讯比。这样,A1230 可实现业界领先的数字输出抖动性能,这对于高性能电动机换向应用至为关键。芯片低压差线性稳压器允许该器件在较宽的工作电压范围内使用。组装后出厂编程可确保两开关之间相对称的灵敏开关点。

A1230 采用塑料 8 管脚 SOIC 表面安装封装 (L) 和塑料 4 管脚 SIP (K)。两种封装均可用于 –40°C 至 150°C 的温度范围。每种封装都是无铅封装,引脚框采用 100% 雾锡电镀。

Top Features

  • 符合 AEC-Q100 标准
  • 单个基片上两个匹配的霍尔效应开关
  • 1 mm 霍尔元件间距
  • 通过使用先进的稳定斩波拓扑实现超卓的温度稳定性和行业领先的抖动性能
  • 整合 LDO 稳压器提供 3.3 V 电源
  • 整合 ESD 输出保护和 VCC 接地保护
  • 高灵敏开关点
  • 可靠的 EMC 保护结构
  • 高可靠性
  • 同时在电源和输出管脚上提供电池反接保护

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1230LK-T 4-lead SIP -40°C to 150°C -- View Data Contact your
local sales rep
Check
Distributor Stock
A1230LLTR-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A1230 采用塑料 8 管脚 SOIC 表面安装封装 (L) 和塑料 4 管脚 SIP (K)。两种封装均可用于 –40°C 至 150°C 的温度范围。每种封装都是无铅封装,引脚框采用 100% 雾锡电镀。

K-SIP and L-SOIC combined



Design Support Tools

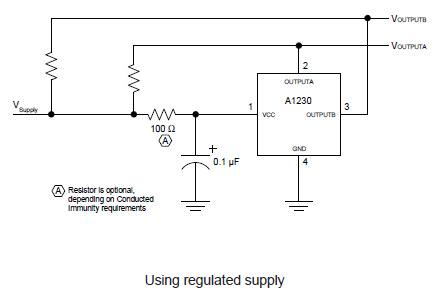

典型应用

Typical Application
