A4919:带集成稳压器的三相 MOSFET 驱动器

A4919 是一款可与 N 通道外部功率 MOSFET 一同使用的三相控制器。

独特的电荷泵稳压器提供完整 (>10V ) 门极驱动器，以应对电池电压低至 7V 的情形，并允许 A4919 在门极驱动器电压降至 5.5V 时运行。自举电容器用于提供 N 通道 MOSFET 需要的上述电池电源电压。

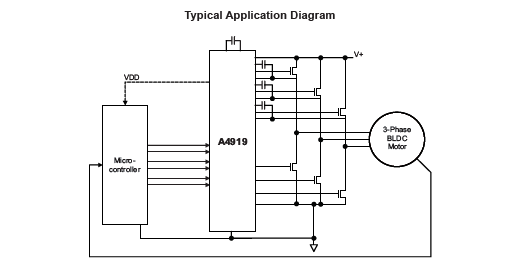

三相桥接器中的六个功率 MOSFET 各拥有一个逻辑电平输入，允许电机由外部控制器所设定的任何整流方案驱动。集成分频控制可防止电源 MOSFET 出现交叉传导。电机相位的对电源短路和对地短路检测由每个 FET 上的独立漏源电压监视器提供。单独的开漏极故障输出可显示短路故障、电源欠压和芯片超温的状态。

产品的系列型号均包含一个低压差线性稳压器 (LDO)，可向外部电路提供 5.0V 或 3.3V 电压。提供 5.0V 输出的器件由“5”部件编号后缀区分，“-3”代表 3.3V。

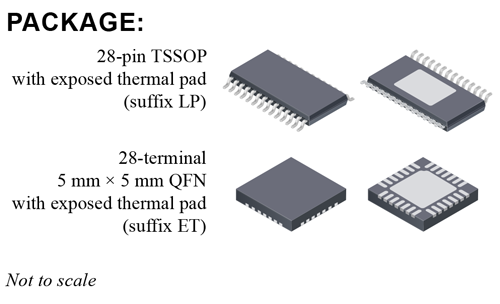

A4919 采用 28 针 TSSOP 电源包封装，并在外面装有散热板（封装类型为 LP）以及带有外露散热板 28 针 QFN 分装（封装类型 ET），并将在 2018 年 3 月推出。这两种封装采用无铅 (Pb) 型配置，引脚框采用 100% 雾锡电镀（后缀 –T）。
