APS12200、APS12210 和 APS12230:高温精密霍尔效应锁存器

APS12200, APS12210, and APS12230 Product Image

Description

Top Features

APS12200、APS12210 和 APS12230 是三线、平面霍尔效应传感器集成电路 (IC)。这些器件根据 ISO 26262:2011 开发,并支持 ASIL A 功能安全级别。

该精密霍尔效应锁存器 IC 系列具有扩展 AEC-Q100 认证,非常适合高达 175°C 结温的高温工作环境。此外,APS12200/10/30 还包含许多专门用于最大限度提高系统稳定性的功能,例如反极性保护、输出电流限制器、过压和 EMC 保护。

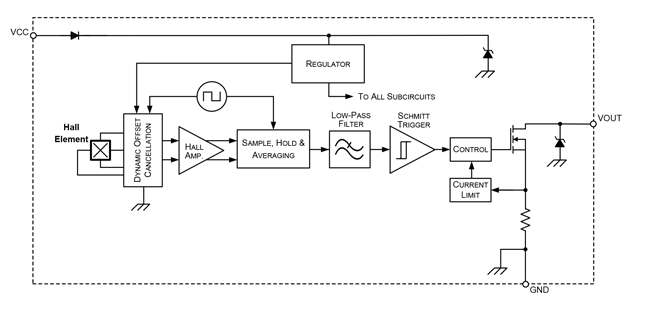

单硅芯片包括:电压稳压器、霍尔板、小信号放大器、斩波稳定器、施密特触发器和短路保护开漏输出。强度足够的南极打开输出;强度足够的北极关闭输出。这些器件包括所有引脚的板上瞬态保护,允许直接从车辆电池或稳压器供电,电压范围为 2.8 - 24 V。

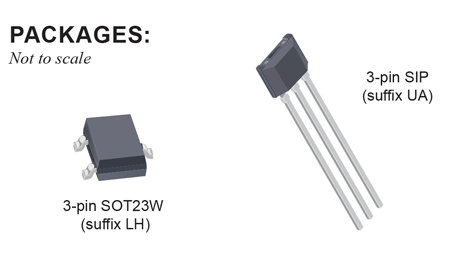

两种封装类型提供的通孔或表面安装选择。LH 封装是改版 3 管脚 SOT23W 表面安装型封装,而 UA 型是供通孔安装使用的三管脚超小型 SIP。两种封装均为无铅 (Pb) 封装,且符合 RoHS 标准,引脚框均采用 100% 雾锡电镀。

ASIL 徽标

  • 对称的锁存开关点
  • ASIL-A 功能安全合规性
  • 汽车级耐用性和容错能力
    • 扩展 AEC-Q100 认证
    • 电池反接和 40 V 负载突降保护
    • 运行范围从 −40°C 到 175°C 结温
    • 高 EMC 抗扰度 ±12 kV HBM ESD
    • 输出短路和过电压保护
    • 一流的温度稳定性
    • 对物理应力不敏感
  • 非稳压电源工作,2.8 - 24 V
  • 稳定斩波
  • 固态可靠性
  • 工业标准封装和管脚
