A3967: 変換機能付きマイクロステッピング ドライバ

Description

A3967SLB は、変換機能を内蔵した完全なマイクロステッピング モータ ドライバです。バイポーラ ステッピング モータを、フル、ハーフ、1/4、1/8 の各ステッピング モードで駆動するように設計されており、30 V、±750 mA の出力ドライブ容量があります。A3967SLB には、低速、高速、混合の電流減衰モードで動作する機能がある固定オフ時間の電流レギュレータが含まれています。この電流減衰制御スキームにより、可聴域のモータ ノイズが減少し、ステッピングの精度が高くなり、消費電力を削減できます。

この変換機能は、A3967SLB を容易に実装するためのカギとなります。STEP 入力に 1 つのパルスを入力するだけで、モータは 1 ステップ (2 つのロジック入力に応じて、フル、ハーフ、1/4、または1/8) 進みます。位相シーケンス テーブル、高周波数制御線、またはプログラムへの複雑なインターフェイスはありません。A3967SLB インターフェイスは、複雑な µP を使用できない用途や、負荷が大きすぎる用途に最適です。

内部回路保護には、ヒステリシスを伴うサーマル シャットダウン、低電圧ロックアウト (UVLO)、およびクロスオーバー電流防止が含まれます。特別な起動シーケンスは不要です。

A3967SLB は銅バットウィング タブ付き 24 リード SOIC で提供されています。タブは接地電位のため、絶縁は必要ありません。鉛フリー バージョン (100% 曇り錫めっきのリードフレーム) もあります。

Top Features

  • ±750 mA、30 V 出力定格
  • Satlington® シンク ドライバ
  • 自動電流減衰モード検出/選択
  • 3.0 V ~ 5.5 V のロジック電源電圧範囲
  • 混合、高速、低速の電流減衰モード
  • 内部 UVLO およびサーマル シャットダウン回路
  • クロスオーバー電流防止

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A3967SLBTR-T 24-lead SOIC -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。

Packaging

A3967 は銅バットウィング タブ付き 24 リード SOIC で提供されています。タブは接地電位のため、絶縁は必要ありません。鉛フリー バージョン (100% 曇り錫めっきのリードフレーム) もあります。

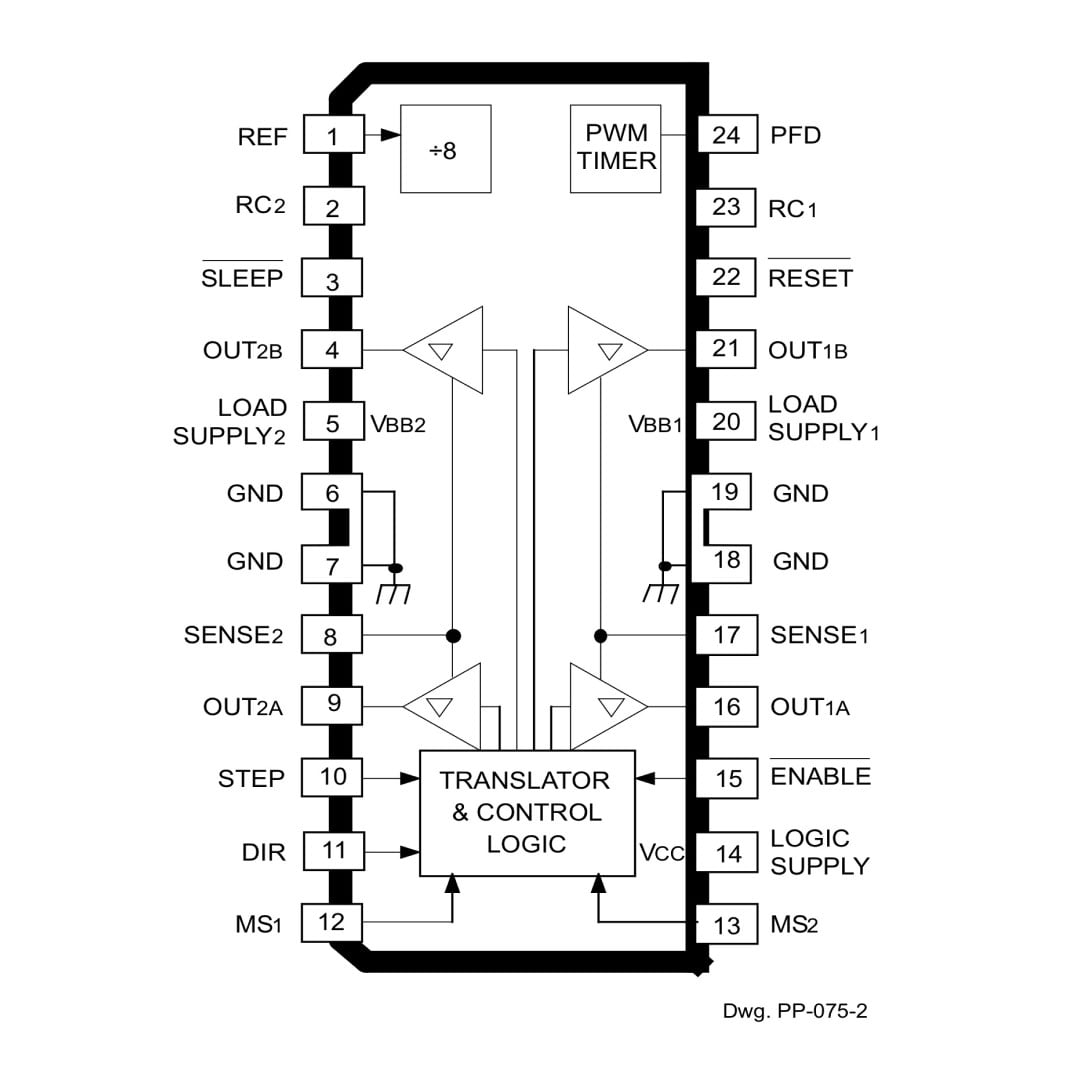

 LB バットウィング SOIC 24 ピン

Design Support Tools

マイクロステッピング図

フル ステッピング動作ハーフ ステッピング動作

1/4 ステッピング動作1/8 ステッピング動作
