Allegro 電流センサー評価ボード

Allegro 電流センサー評価ボードがあればカスタム回路基板を用意する必要がなく、ラボ環境で Allegro 電流センサーを迅速に評価できます。各種の評価ボードはユーザーが実装した Allegro 電流センサー IC での使用を目的とした製品です。

Features

What is Included

  • Simplifying the Allegro Current Sensor evaluation process with straightforward and comprehensible board design, saving time and effort while remaining efficient

    • Test points allow convenient access to device pins allowing for quick measurement and validation without the need of complex test setups

  • Enhanced thermal performance and heat dissipation allowing precise and reliable measurements

    • 6-layer PCB with 2 oz copper weight on all layers

    • Nonconductive filled Via-In-Pad used

    • High performance FR4 material

  • Flexible instrument connection

    • Standard Keystone test points, SMA/SMB connector or 2-pin headers options are provided

  • Sensor integrated current loop resistance can be measured directly on the evaluation board; voltage drop can be measured for approximating power loss in the package

  • Bare printed circuit board without populated components
    • NOTE: It is up to the user to assemble the board with the desired current sensor IC. This board does not come populated with an Allegro current sensor.
  • Recommended bill of materials (BOM) for all compatible current sensors can be found in the Bill of Materials section of the respective user guide
× not found

ベア ボード一覧

ベア評価ボード 今すぐ購入 互換性のあるパッケージ 互換性のある電流センサー ユーザー ガイド PCB 情報

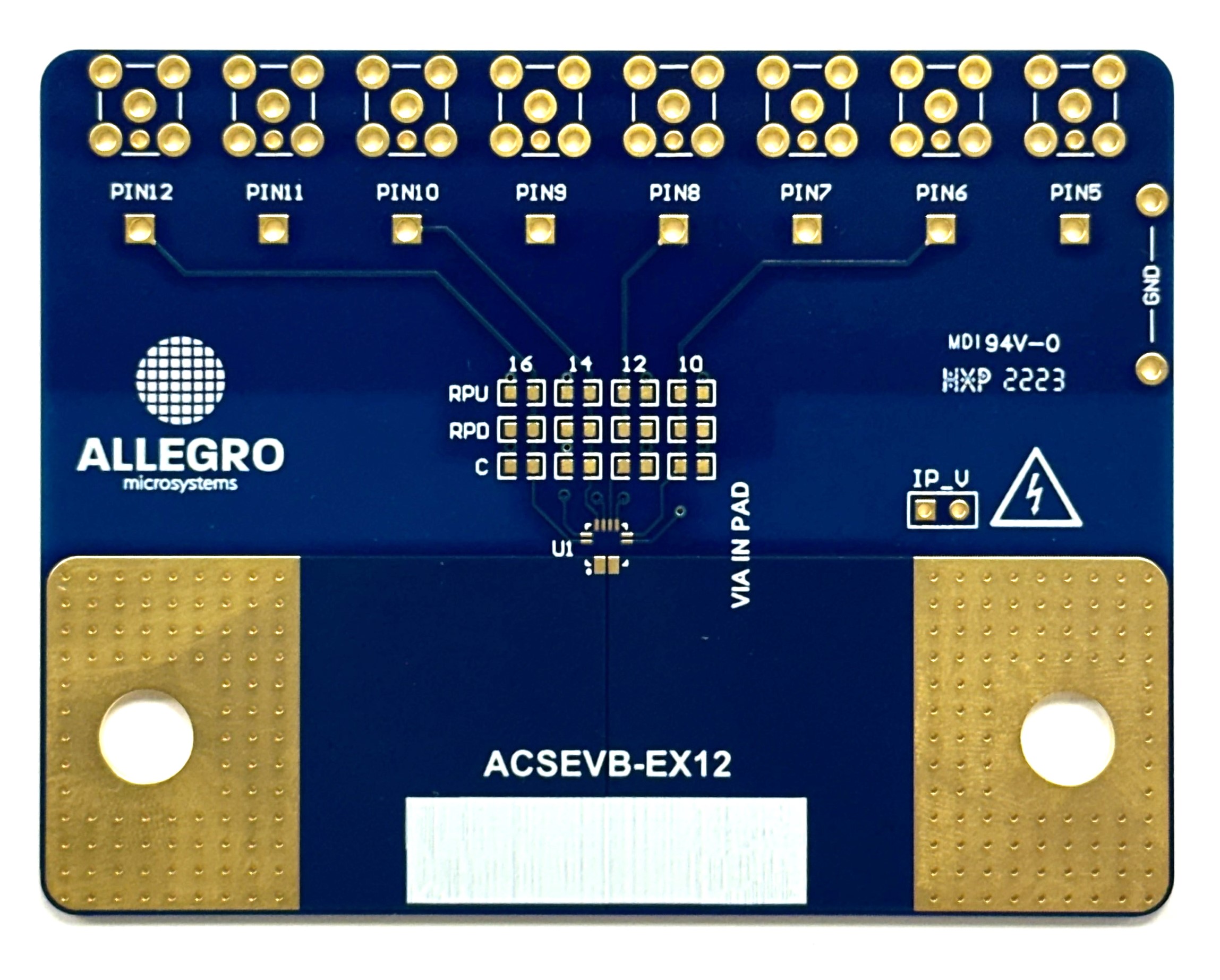

評価ボード名ACSEVB-EX12 今すぐ購入今すぐ購入 パッケージEX (ウェッタブル フランク構造の 12 接点 QFN) 互換性のある電流センサーACS71240、ACS711 ユーザー ガイドEX パッケージ汎用評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)

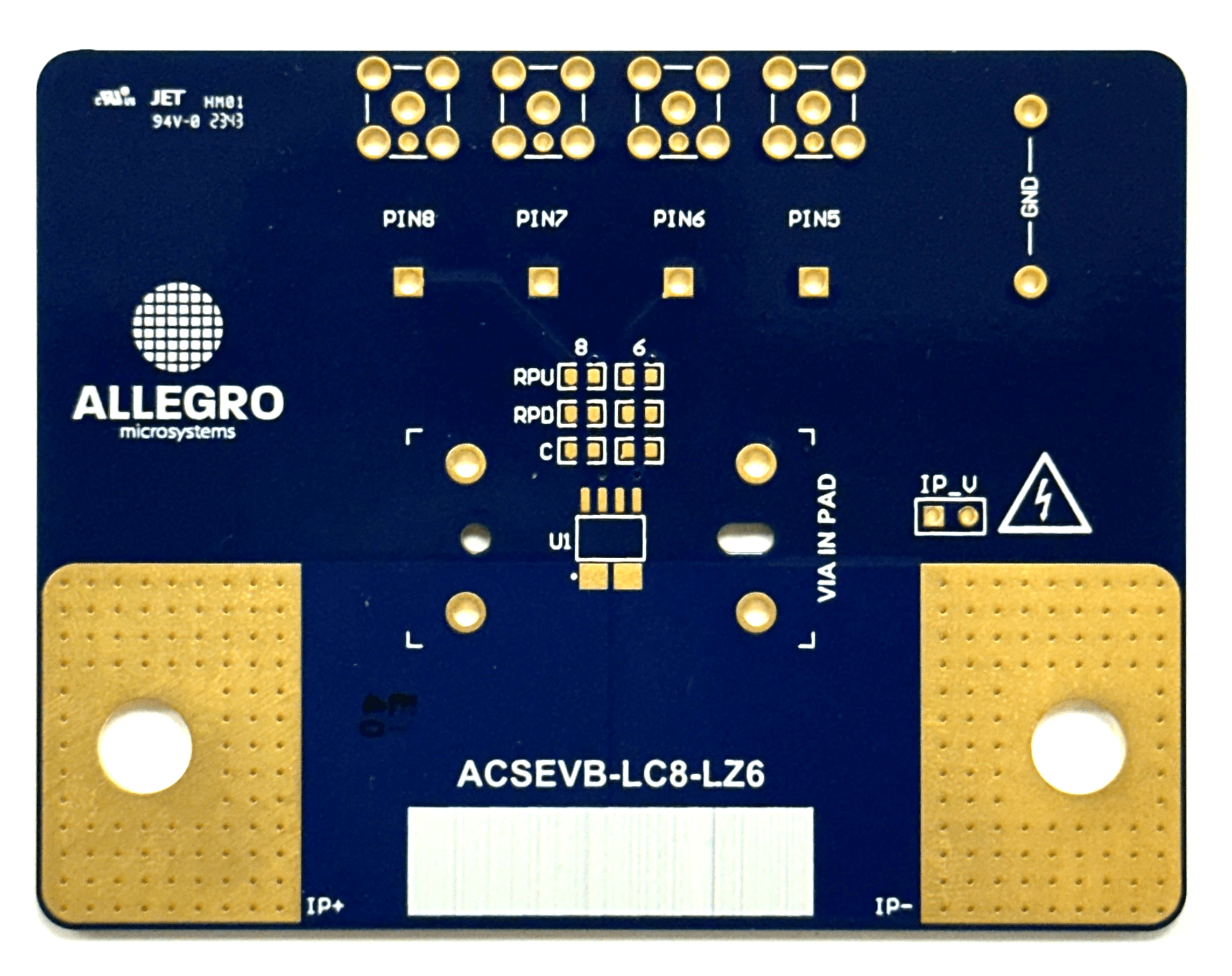

評価ボード名ACSEVB-LC8-LZ6 今すぐ購入今すぐ購入 パッケージLC (SOIC-8)/LZ (6 ピンのカスタム SOIC) 互換性のある電流センサーACS71240、ACS37030/ACS37032、ACS37010/ACS37012、ACS730、ACS725、ACS724、ACS723、ACS722、ACS715、ACS714、ACS713、ACS712、ACS711、CT41x、CT42x ユーザー ガイドLC/LZ パッケージ評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)

評価ボード名ACSEVB-LH5 今すぐ購入今すぐ購入 パッケージLH (SOT23-W 5) 互換性のある電流センサーACS37041 ユーザー ガイドLH パッケージ評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)

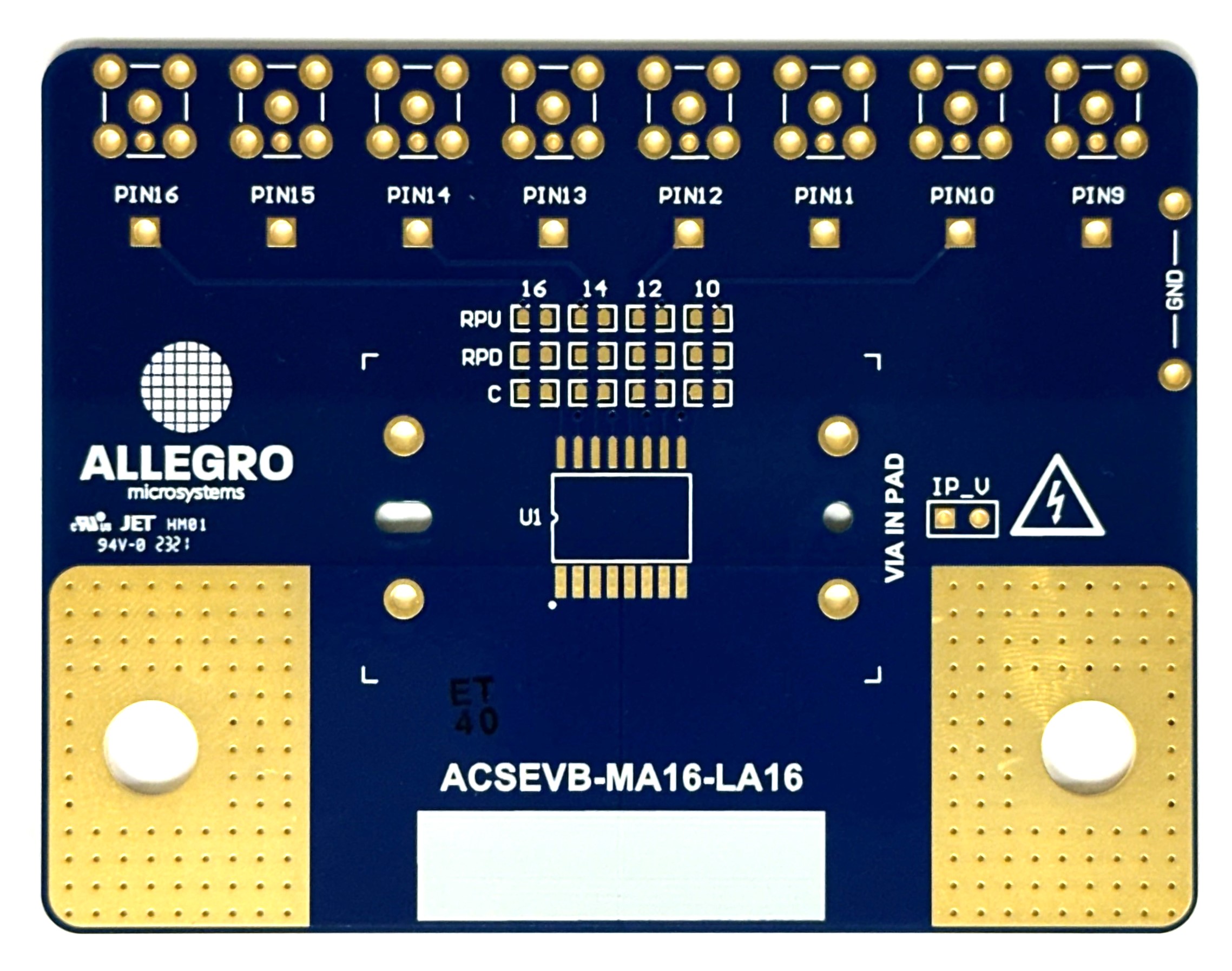

評価ボード名ACSEVB-MA16-LA16 今すぐ購入今すぐ購入 パッケージMA (SOICW-16)/LA (SOICW-16) 互換性のある電流センサーACS37002、ACS733、ACS732、ACS720、ACS716、ACS710、ACS71020、ACS725、ACS724、ACS723、ACS722、ACS718、ACS717、CT430、CT431、CT432、CT433 ユーザー ガイドMA/LA パッケージ評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)

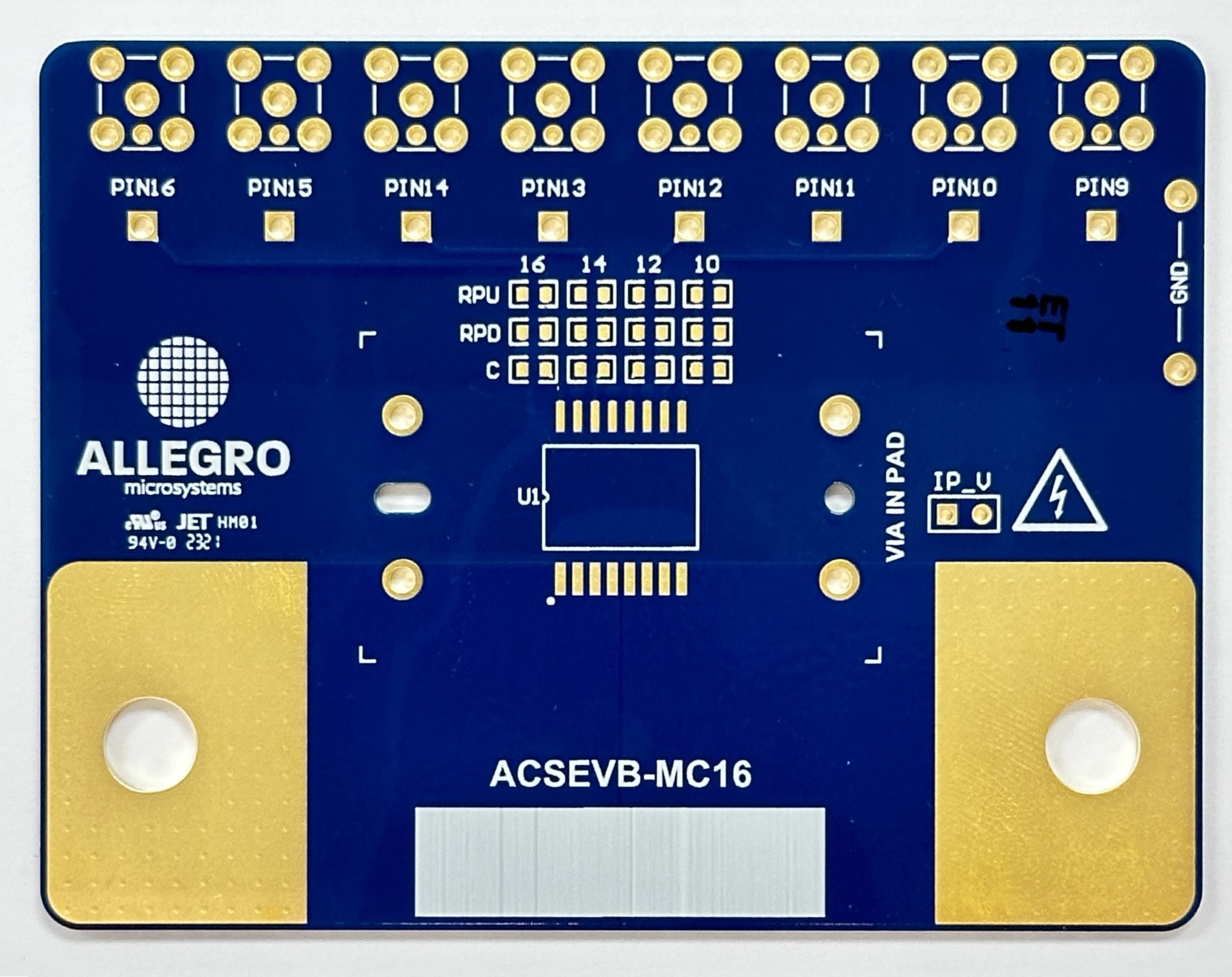

評価ボード名ACSEVB-MC16 今すぐ購入今すぐ購入 パッケージMC (SOICW-16) 互換性のある電流センサーACS37002、ACS37003、ACS724、ACS725 ユーザー ガイドMC パッケージ評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)

評価ボード名ACSEVB-CB5-SMT 今すぐ購入今すぐ購入 パッケージCB (5 ピンのカスタム パッケージ、SMT リードフォーム) 互換性のある電流センサーACS770、ACS772、ACS773 ユーザー ガイドCB パッケージ評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)
