A4450: バック MOSFETを内蔵した バック-ブースト コントローラ

A4450 Product image

A4450 ECAD Model
A4450 データシート
Navigate

Description

Top Features

A4450 は効率良く車のバッテリー電圧をレギュレーションを極力抑えて一定電圧に変換する、バックまたはバック-ブースト レギュレータを選択できるパワー マネージメントICです。このICは制御部、自己診断と保護機能を備えております。

A4450のイネーブル入力 (EN)　は高い電圧のバッテリー レベルとコンパチブルです。A4450からの診断出力はパワー-オン リセット 出力信号を含みます。保護機能はパルス毎の電流制限機能、ヒカップ モードによる短絡保護、LX端子の短絡保護、フリーホイール ダイオード (LX端子に接続されたバック ダイオード) 欠損時の保護、そしてサーマル シャットダウンが含まれます。

A4450は広範囲な入力電圧から、それより低い或いは高い一定出力電圧を生成するアプリケーションに最適です。

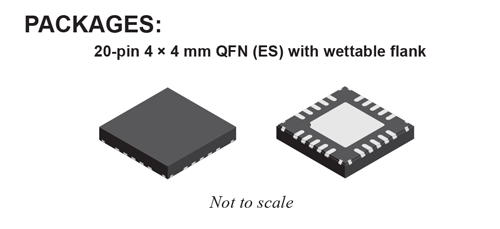

A4450 は 露出パッド付きの4 × 4 mm QFN (末尾 “ES”) にて提供されます。



用途

  • 情報とエンターテインメント機器
  • 機器集合体
  • コントロール モジュール
  • 車載規格 AEC-Q100 対応
  • 広範な動作電圧範囲 3 ~ 36 VINで 40 VIN （max.） により、車載の始動/停止、低温下の始動、デュアル バッテリー と 負荷切断に対応
  • レギュレートされた最大DC 1A、3 ~ 8 V の電圧を出力
  • 調節可能な PWM スィッチング 周波数: 250 kHz ~ 2.2 MHz
  • PWM周波数は 外部のクロックに対して同期可能: 250 kHz ~ 2.4 MHz
  • 周波数ディザリング機能を用いEMI/EMC低減
  • 低電圧保護機能
  • 各ピンで隣接ピン短絡、短絡接地保護を提供
  • 過熱時のシャットダウン保護
  • ジャンクション温度の範囲は-40°C ~ 150°C
