A8580:低 IQ スタンバイ、スリープ モード、外部同期、および NPOR 出力付きの広範な入力電圧の 2.4 MHz、2.5 A 非同期降圧レギュレータ

Description

A8580 は、次世代の自動車用オーディオおよびインフォテインメント システムの電源要件を満たすように設計されており、出力電圧の精度が ±1.0% の高電流レギュレータを生成する制御および保護回路を提供します。A8580 は、パルス周波数変調 (PFM) を使用して、3.3 V/40 μA を供給し、12 VIN から 50 μA 以下を引き出します。起動後、A8580 は、少なくとも 3.6 VIN (VIN 以下) で動作します。

A8580 の機能には、PWM/PFMn モード制御入力が含まれ、PWM (ロジック高) または PFM (ロジック低) を有効にします。PWM/PFMn 入力が基本周波数 (fOSC) よりも高い外部クロック信号で駆動される場合、PWM 周波数は入力クロック周波数と同期化されます。SLEEPn 入力ピンは、内部回路に 5 μA 以下、16 VIN、85ºC での MOSFET 漏出に 10 μA (最大) 必要な、超低電流シャットダウン モードを命令します。A8580 には、広範な周波数および外部コンポーネントに対応する外部補正機能があり、出力電圧によって検証される電源投入時リセット (NPOR) 信号を提供します。

A8580 の広範な保護機能には、パルス単位の電流制限、Hiccup モード短絡保護、オープン/ショート非同期ダイオード保護、BOOT オープン/ショート電圧保護、VIN 低電圧ロックアウト、VOUT 過電圧保護、およびサーマル シャットダウンが含まれます。

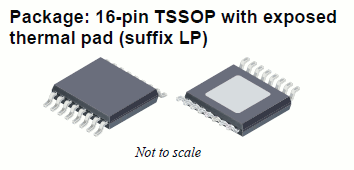

A8580 は、露出パワー パッド付きの薄型 16 ピン TSSOP パッケージで提供されています (末尾は LP)。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

用途

  • 自動車:
    • 計器板
    • オーディオ システム
    • ナビゲーション
    • HVAC
  • 家庭用オーディオ

これらの製品は製造しておりますが、新規デザイン対象外と決定されました。この分類により、このデバイス販売は既存の客先アプリケーションのみと現在制限しております。このデバイスは近い将来に廃品になる可能性があるので、新しく設計したアプリケーション向けに購入しないで下さい。サンプル品は用意出来ません。ステータスは2016年9月1日に変更となりました。

推奨する代替品: 既存のお客様の移行と、新規のお客様または新しいアプリケーション対応はA8589A8590、またはA8591を参照して下さい。

Top Features

  • 自動車用 AEC-Q100 認定
  • 40 V までのサージ電圧耐性
  • VIN 降下で最低 3.4 VIN (typ) まで動作
  • パルス周波数変調 (PFM) を使用して、キープアライブ VOUT を維持しながら、VIN から数十のマイクロアンペアのみを引き出す
  • PWM/PFMn モード制御入力ピン
  • 内蔵
  • 110 mΩ 高電圧 MOSFET で最大 2.5 A の出力電流を供給
  • SLEEPn 入力ピンは、超低電流のシャットダウン モードを命令
  • 0°C ~ 85°C で ±1.0% の精度、–40°C ~ 150°C で ±1.5% の精度の場合の調整可能な出力電圧
  • プログラム可能なスイッチング周波数:250 kHz ~ 2.4 MHz
  • 同期能力:PWM/PFMn 入力ピンにクロック入力を適用すると、PWM 周波数が増大
  • アクティブな低電源投入時リセット (NPOR) オープン ドレイン出力
  • プレバイアス起動能力、VOUT によるリセットなし
  • 外部補正により柔軟性を最大限に高める
  • セラミックまたは電解出力コンデンサで安定
  • 優れた保護機能により、要求の多いアプリケーションにも対応
  • 過電圧、パルス単位の電流制限、Hiccup モードの短路、および熱保護
  • ピンのオープン/ショートおよびコンポーネント障害のある堅牢な FMEA
  • 熱的に強化された表面実装パッケージ

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A8580KLPTR-T 16-lead TSSOP -40°C to 125°C Yes View Data Not for new design Contact your
local sales rep
Check
Distributor Stock
