A1363:低ノイズで高精度のプログラム可能リニア ホール効果センサー IC

Description

Allegro A1363 プログラム可能リニア ホール効果電流センサー IC は、高い精度と分解能を実現できるように設計されています。この目標は、新しい特許取得済みの直線補間による温度補償技術により達成されます。この技術は Allegro の工場でプログラムされ、動作温度範囲全体にわたってほぼ均一な感度とオフセットを提供します。アナログ信号経路 120 kHz 帯域幅を使用しなくても、統合EEPROM 技術を使用してデジタル領域で温度補償が行われるため、このデバイスは HEV インバータおよび DC 間コンバータの用途に最適です。

このレシオメトリック ホール効果センサー IC は、印加した磁場に比例する電圧出力を供給します。VCC および出力ピンでプログラミングすることで、感度と静止時 (ゼロ磁場) 出力電圧を設定でき、エンド アプリケーションにおける性能を最適化できます。静止時出力電圧は、電源電圧 VCC の約 50% を調整できます。また、出力感度は、0.6 ~ 14 mV/G の範囲内で調整できます。

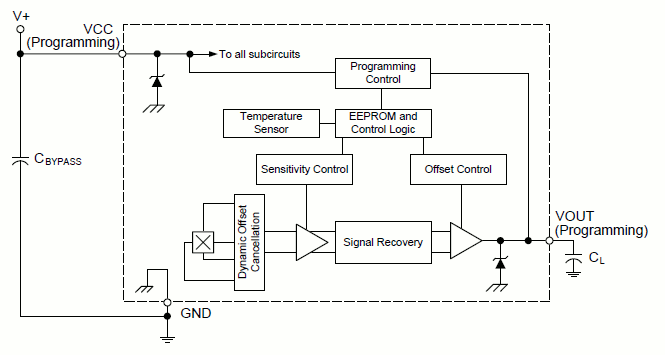

センサー IC には、低ノイズの小信号高ゲイン増幅器、固定された低インピーダンス出力段階、および特許取得済みの高帯域幅ダイナミック オフセット キャンセル技術を採用した BiCMOS インターフェイス集積回路を備えた高感度ホール エレメントが実装されています。ホール効果技術におけるこれらの利点がともに機能することで、全 120 kHz 帯域幅で業界最高レベルの検出分解能が提供されます。ユーザーが選択可能な出力電圧クランプの他、接地線の断線検出もこのデバイスに組み込まれているため、自動車分野において高い信頼性が実現します。

Allegro はASEK-05,と呼ばれるこのデバイスを容易にプログラムし評価できるするプログラマーを用意しております。 このASEKシステムは少量数のエンジニアリング評価とプロトタイプ向けに用意されて下ります。量産向けのプログラムには適しておりません。

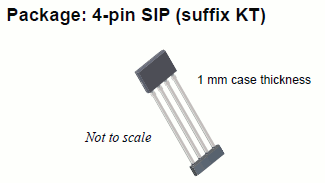

デバイスのパラメータは、–40°C ~ 150°C の広範な周辺温度範囲で指定されています。A1363 センサー IC は鉛フリーで、100% 曇り錫のリードフレームめっき加工が施された超薄型 (厚さ 1 mm) の 4 ピン SIP (単一インライン パッケージ、末尾は KT) で提供されます。

Top Features

  • 特許取得済みの分割線形補間による温度補償 (TC) 技術により、動作温度範囲全体にわたって 1% の標準精度が実現
  • プログラム可能な高分解能オフセットおよび感度調整
  • 温度性能が非常に安定している、工場でプログラム済みの感度と静止時出力電圧 TC
  • 最大限の精度を実現する高感度ホール エレメント
  • 特許取得済みのホール エレメントおよび低ノイズ増幅器回路により非常に低いノイズと高分解能が実現
  • 特許取得済みのパッケージおよびチョッパ安定化技術による120 kHz 公称帯域幅
  • 高速電流ステップ入力時の特許取得済み回路抑制 IC 出力スパイク
  • 接地ピンの開回路検出 (断線)
  • 仕様を満たしていない VCC 用の低電圧ロックアウト
  • 粗い感度プログラミング ビットを使用することにより、0.6 ~ 14 mV/G の範囲で感度を選択可能
  • レシオメトリック感度、静止時電圧出力、およびアプリケーション A/D コンバータ (ADC) と接続するためのクランプ
  • 温度サイクル後の正確な復元可能性
  • 出力電圧のクランプにより、短絡回路の診断機能を提供
  • 広範な周辺温度範囲:–40°C ~ 150°C
  • 機械的ストレスに影響されない
  • 極薄パッケージ: ケースの厚み1 mm

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ASEK1363LKT-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A1363LKTTN-1-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1363LKTTN-10-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1363LKTTN-2-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1363LKTTN-5-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

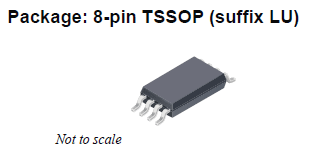

A1363LLUTR-1-T 8-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1363LLUTR-10-T 8-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1363LLUTR-2-T 8-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1363LLUTR-5-T 8-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
