Allegro MicroSystems 公司推出全新三相无感风扇驱动器

十月 26, 2010

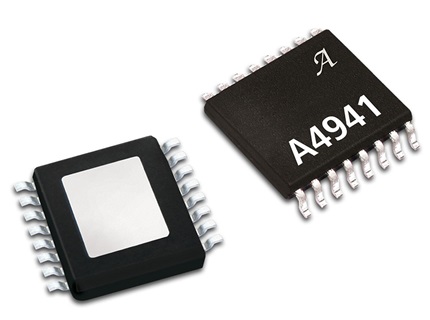

产品图像

专为风扇和风机应用而设计

马萨诸塞州伍斯特  — Allegro MicroSystems 公司推出一款新型三相无感无刷直流电动机驱动器 IC,以丰富其现有的无刷直流设备系列。Allegro 的新产品 A4941 可提供无感换相,具备较宽的电源电压范围,峰值输出电流为 1.25 A, 工作温度范围为 -40°C 至 105°C,拥有带自动重启功能的锁检测,并采用旨在减少可闻噪声、带软开关的小型 eTSSOP 封装。这款新产品主要针对消费类大型家用电器和办公自动化市场,主要应用为冰箱和空气净化器的风扇应用。

电动机驱动器系统由 3 个半桥式 NMOS 输出、BEMF 传感电路、自适应换相控制和状态定序器组成。定序器决定哪个输出设备处于激活状态。BEMF 传感电路和自适应换相电路决定定序器何时进入下个状态。

3 个半桥式输出由状态机控制,有 6 种可能的状态。电动机 BEMF 在三态输出条件下进行状态感应。BEMF 传感电动机换相基于三态输出电压与电动机中心抽头电压的精确比较进行。BEMF 零交叉 - 三态电动机绕组电压与中心抽头电压的交叉点 - 可作为位置参考。零交叉大致出现在一轮换相的中间时段。

启动时,由机载振荡器提供换相,以步进电动机,产生 BEMF。检测到合理 BEMF 零交叉时,即已实现正常 BEMF 感应换相。

自适应换相电路和可编程计时器自动决定最佳换相点,可最大限度地减少所需的外部组件。当检测到 BEMF 零交叉点时,出现 FG 输出信号,可监控输出速度。PWM 输入的工作周期控制直接施加于电动机绕组,以控制速度或扭矩。PWM 输入还用于终止电动机运行,使 IC 进入低功耗的休眠模式。

保护功能包括滞后过热关机、欠压锁定 (UVLO)、交变电流及具有自动重启功能的堵转保护。A4941GLP-T 采用带外露电源标签的 16 引脚 TSSOP 封装。该封装为无铅封装,采用 100% 雾锡电镀引脚框。
