Allegro MicroSystems, LLC发布全新大电流集成式 直流电机驱动器IC
![A5950 Product Image](/-/media/images/products/5950/a5950-product-image-chinese.jpg?h=320&iar=0&mh=320&mw=640&w=430&hash=DD0A982E01FE05F4095A1A06C0A267A1)
与分立解决方案相比,完全集成的驱动器降低了设计复杂性和PCB面积
Allegro MicroSystems,LLC宣布推出用于直流电机脉冲宽度调制(PWM)控制的全新电机驱动器IC A5950,该产品峰值输出电流达±3A,工作电压高达40V,新器件主要面向汽车市场,包括平视显示器、变速驱动、车门关闭和发动机热管理等应用。此外,它还可以在商业市场针对ATM自动取款机、机器人吸尘器、打印机、复印机、票务和售货机等应用来驱动无刷直流电机。A5950具有输入端接设计,用于通过外部PWM控制信号来控制直流电机的速度、方向和转矩。A5950还集成有内部同步整流控制电路,以降低PWM运行期间的功耗,并能提供低电流待机模式以提高效率。内部电路保护包括过流保护、电机对地或电源短路、滞后过热关断、VBB欠压监控和交叉电流保护等。诊断功能包括一个模拟输出,可用于监测流经外部检测电阻和开漏FAULTn输出的电流。

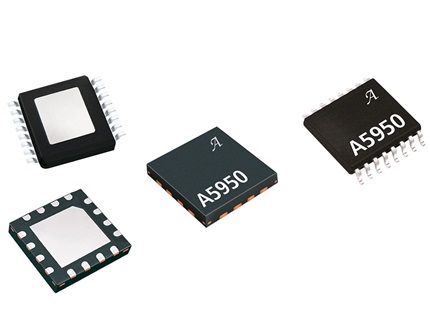

A5950采用扁平型4mm×4mm,16触点QFN(后缀“EU”)封装,也可提供可沾锡侧翼(后缀“-J”)或16引脚eTSSOP(后缀“LP”)选项,均具有外露的电源焊片以增强散热性能。
欲了解A5950器件的价格和其他信息,请联系Allegro上海分公司。
