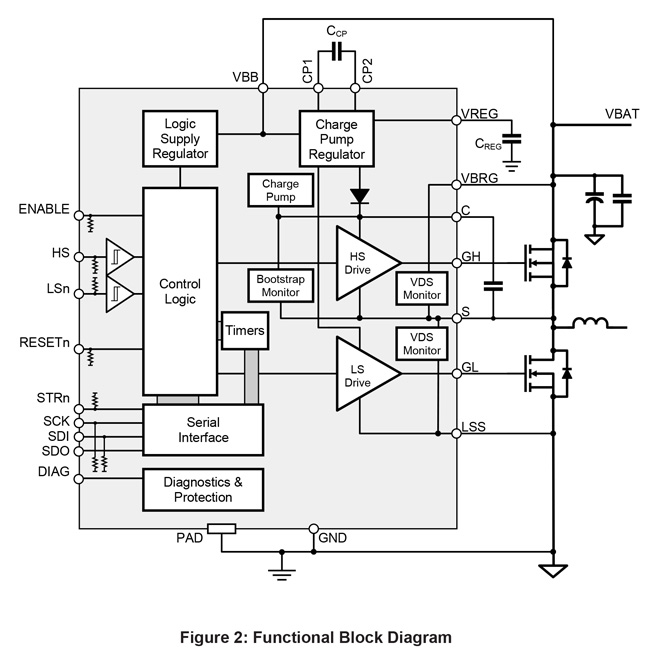

A4926 是一款可以控制以半桥式设置连接的 MOSFET 的 N 通道功率 MOSFET 驱动器,特别针对使用大功率电感负载(如:直流电刷电动机螺线管和致动器)的汽车应用而设计。
A4926 适用于必须满足 ASIL 要求的汽车系统。该器件与其他 Allegro A2SIL™ 产品相同,包括促成正确的系统设计的功能,允许用户达到所需的 ASIL 等级。
独特的电荷泵稳压器提供完整门极驱动器,以应对电池电压低至 5.5V 的大部分应用。自举电容器用于提供 N 通道 MOSFET 需要的上述电池电源电压。

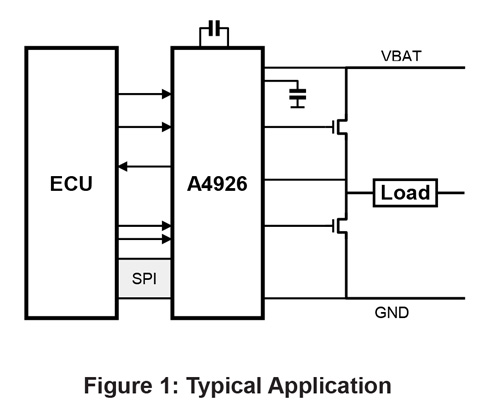

半桥可由独立的逻辑电平输入或兼容 SPI 的串行接口控制。可编程无感时间可使外部功率 MOSFET 免于击穿。
集成诊断可指示多个内部故障、系统故障和功率桥接故障,并可配置于大多数短路情况下保护功率 MOSFET。
除了可以提供对桥控制的全面访问权限外,串行接口还可以用于更改可编程设置,例如无感时间、VDS 阈值和故障空白时间。可以通过串行接口读取详细的诊断信息。
A4926 采用 20 引脚 eTSSOP 封装(后缀为 LP)。其封装均为无铅产品,且采用 100% 雾锡电镀(后缀 T)。
应用
- 防锁定制动系统 (ABS)
- HVAC(鼓风机)
- 直流泵(燃油、油、水)
- 电磁阀和执行器
- 类似工业应用
