A4983: 带转换器的 DMOS 微步驱动器

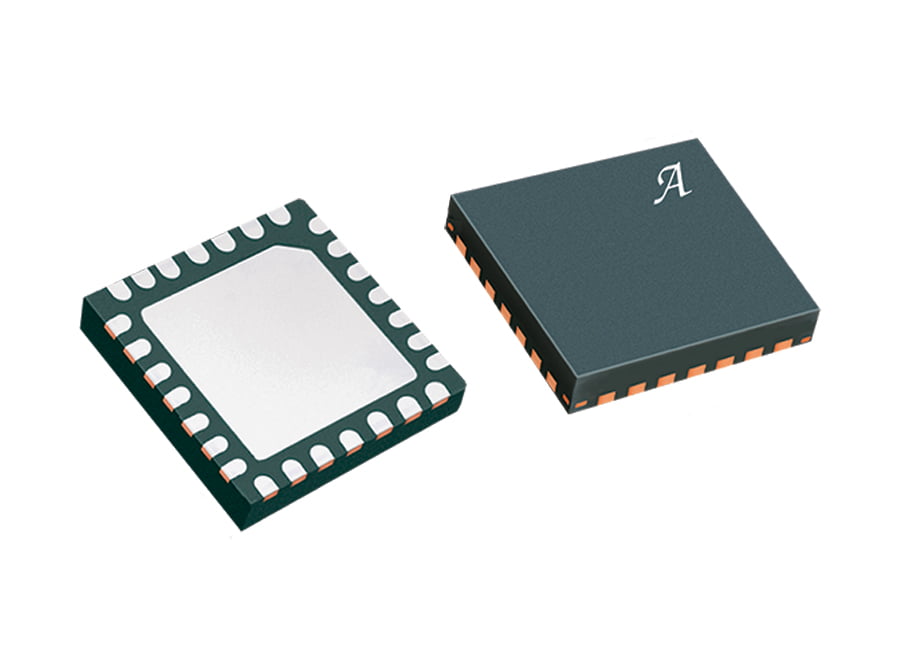

产品图像

Description

Top Features

A4983 是一款完全的微步电动机驱动器,带有内置转换器,易于操作。该产品可在全、半、1/4、1/8 及 1/16 步进模式时操作双极步进电动机,输出驱动性能可达 35 V 及 ±2  安培。A4983 包括一个固定关断时间电流稳压器,该稳压器可在慢或混合衰减模式下工作。

转换器是 A4983 易于实施的关键。只要在“步进”输入中输入一个脉冲,即可驱动电动机产生微步。该程序中没有相位顺序表、高频率控制行或复杂的界面。A4983 界面非常适合复杂的微处理器不可用或过载的应用。

A4983 内的斩波控制可自动选择电流衰减模式(慢或混合)。当一个信号出现在“步进”输入引脚处,A4983 会确定该步进是否会在每个电动机相位中产生较高或较低的电流。如果电荷产生较高的电流,则将该衰减模式设置为“慢”衰减。如果电荷产生较低的电流,则电流衰减设置成“混合”(开始对周期达到固定关断时间的 31.25% 设置为快速衰减,然后将截止剩余周期设置为慢衰减。)此电流衰减控制方案能减少可听到的电动机噪音、增加步进精确度并减少功耗。

内部同步整流控制电路可降低脉宽调制 (PWM) 操作时的功耗。内部电路保护包括:因滞后引起的过热关机、欠压锁定 (UVLO) 及交叉电流保护。无需特别的加电排序。

A4983 采用 5 mm × 5 mm × 0.90 标称表面安装 QFN 封装,带有外露热传导垫片(后缀 ET)。该封装为无铅封装(后缀 –T),采用 100% 雾锡电镀引脚框。

  • 低 RDS(ON) 输出
  • 自驱电流衰减模式检测/选择
  • 混合与慢电流衰减模式
  • 对低功率耗散同步整流
  • 内部 UVLO
  • 交叉电流保护
  • 3.3 及 5 V 兼容逻辑电源
  • 超薄 QFN 封装
  • 过热关机电路



Part Number Specifications and Availability
