A6263:保护型 LED 阵列驱动器

Product Image

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings A6263 ECAD Model Type Image

Description

Top Features

A6263 是一款线性、可编程电流调节器,通过四路输出提供电流,每路均可提供最高 100 mA,以驱动高亮 LED 阵列。输出可根据需要并联或闲置。每路输出的经调节的 LED 电流(精确到 5%)由单个参考电阻设置。不使用镇流电阻,每个串的电流匹配优于 10%。使用恒流驱动 LED,确保安全运行,并提供最大的可能照明输出。

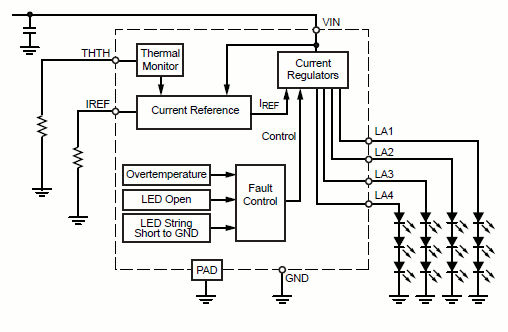

IC 针对以下常见故障提供保护:

  • LED 串对地短路
  • 单个和多个 LED 短路
  • LED 串开路
  • IC引脚开路/短路
  • 过温

如果一个 LED 串开路或接地短路,则禁用受影响的串,其他 LED 串继续工作。

产品含温度监视器,用于在芯片温度超过热阈值的情况下减少 LED 驱动电流。必要时,可调整或禁用该热降额阈值。

该器件采用带外露隔热盘的 8 引脚 SOIC(封装 LJ)封装,以增强散热。该封装为无铅 (Pb) 封装,采用 100% 雾锡电镀引脚框。

应用

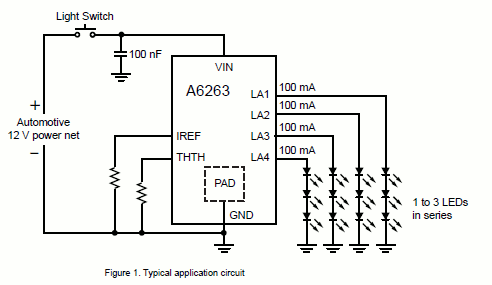

  • 汽车内部和外部照明
  • 获得 AEC-Q100 认证
  • LED 总驱动电流高达 400 mA
  • 最多 4个串,均分电流 100mA。
  • 6 至 50 伏特宽输入电压范围,可满足启动/关闭、冷车启动和负载突降要求
  • 低压降电压
  • 单个参考电阻器可设置 LED 电流大小
  • LED 串对地短路保护
  • 带有可选热降额功能的过温保护
  • 汽车应用温度范围
