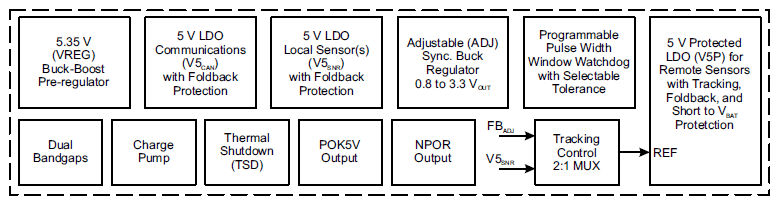

A4411 是一种电源管理 IC，它能被设置成降压或升降压前置稳压器，以将汽车蓄电池的电压高效地转换为精确稳压的中间电压，并提供控制、诊断和保护功能。前置稳压器的输出能提供用于本地传感器 (V5SNR) 的 5 V/150 mAMAX LDO、用于通信 (V5CAN) 的 5 V / 200 mAMAX LDO、用于遥感器 (V5P) 的 5 V / 120 mAMAX 跟踪/受保护的 LDO，以及 0.8 -3.3 V / 800 mAMAX 变频同步降压稳压器 (ADJ)。设计用于在高温环境中向 CAN 和微处理器供电，A4411 是汽车发动机罩下应用的理想之选。
A4411 可由其自身的逻辑电平 (ENB) 或高压 (ENBAT) 输入启动。A4411 包含的 TRACK 引脚能将 V5P 跟踪稳压器的参考设为 V5SNR 或降压 FBADJ 引脚，所以 A4411 能在装有不同传感器和电源轨的多平台上使用。A4411 的诊断输出包含具有固定延迟的加电复位输出 (NPOR)、ENBAT 状态输出和用于 5 V LDO (POK5V) 的电源正常输出。分别用于稳压和故障检查的双带隙能显著提高 A4411 的长期可靠性。
A4411 包含脉宽窗口看门狗 (PWWD)，经过编程后它能检测 1 至 2 ms 的脉宽 (WDADJ)。看门狗具有能随脉宽设置扩展的激活延迟，以满足处理器启动的要求。使用 WDTOL 引脚可将看门狗的窗口容差设置为 ±8%、±13% 或 ±18%。看门狗具有低电平有效启用引脚 (WDENn)，以方便进行初始工厂编程或现场刷新编程。
所有 4 个 CPU 电源轨上都具有欠压和过压锁定的保护功能。一旦发生短路输出，所有线性稳压器带有返送过流保护功能。此外，还能防止 V5P 输出发生电池短路事件。两种开关稳压器都具有逐脉冲电流限制、打嗝模式短路保护、LX 短路保护、异步二极管丢失保护（仅限 VREG）和过热保护功能。
A4411 采用具有小型 38 引脚 eTSSOP 封装（后缀“LV”），并带有外露电源板。
应用
- 电子助力转向 (EPS) 模块
- 汽车动力传动系
- CAN 电源
- 高温应用
