ACS756：带 3 kVRMS 电压隔离及低电阻电流导体的全集成、基于霍尔效应的线性电流传感器 IC

Allegro ACS756 电流传感器 IC 系列可为交流或直流电流感测提供经济实惠且精确的解决方案，应用于工业、汽车业、商业和通讯系统。设备包装便于用户应用。常见应用包括电机控制、载荷探测及管理、电源和过流故障保护。

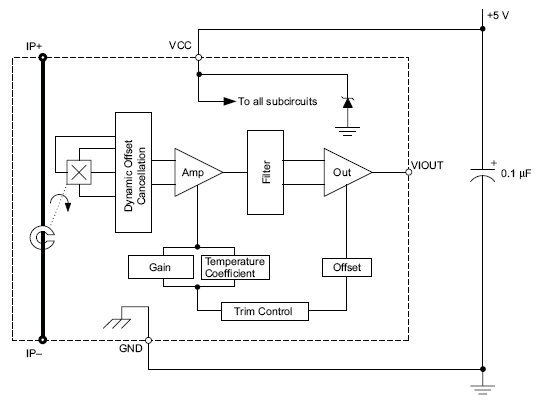

该器件由一个低偏置的精密线性霍尔传感器电路组成，其铜制电流通路靠近晶片的表面。通过该铜制电流通路施加的电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过将磁性信号靠近霍尔传感器，实现器件精度优化。精确的成比例电压由稳定斩波型低偏置 BiCMOS 霍尔 IC 提供，该 IC 出厂时已进行精确度编程。

当增加初级铜导电通路（用于电流感应）的电流时（由端子 4 到端子 5），器件的输出为正斜率 (>V_CC / 2)。该导电通路的内电阻典型值是 130 μΩ，功率损耗较低。

铜线厚度允许器件在高达 5 倍过电流条件下运行。电流通路的接线端与传感器引脚（引脚 1 到 3）电气绝缘。这让 ACS756 传感器 IC 系列可用于要求电气绝缘却未使用光电绝缘器或其它昂贵绝缘技术的应用。

器件在出厂装运前已完全校准。ACS75x 系列是无铅产品。所有的引线均镀以 100% 雾锡，封装内无任何铅存在。大尺寸引脚框由无氧铜制成。
