ACS780xLR:带 200 μΩ 电流导体的高精确、线性、基于霍尔效应的电流传感器 IC

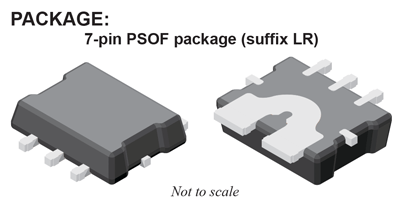

Allegro ACS780xLR 是全集成电流传感器线性 IC。该系列器件采用全新的无芯封装设计，最高可感应 100 A 交直流电流。该汽车级扁平（1.5 mm 厚）传感器 IC 封装覆盖区极小。

霍尔传感器技术还加入了共模场抑制功能，能够在附近电流导体引起干扰磁场时优化性能。

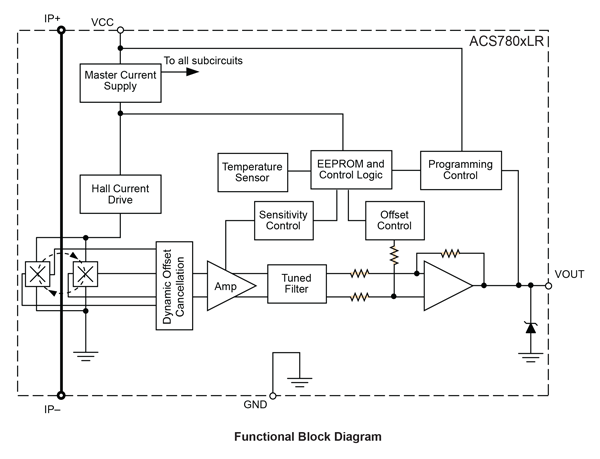

该器件包含一个低偏置的精密线性霍尔电路，其铜制导电通路靠近晶片的表面。流过该电流路径的电流会产生一个磁场，该磁场可由霍尔 IC 转换成同比例的电压输出。通过将初级导体靠近霍尔传感器，并在 Allegro 工厂对灵敏度和静态输出电压进行厂家编程，实现器件精确度的优化。

稳定斩波信号路径和数字温度补偿技术同样也能提高器件在整个工作温度范围的稳定性。Allegro 专有的集成屏蔽技术提供的对电流导体 dV/dt 信号和杂散电场的高耐受力，确保高侧、高电压应用中的低输出电压纹波和低偏置漂移。

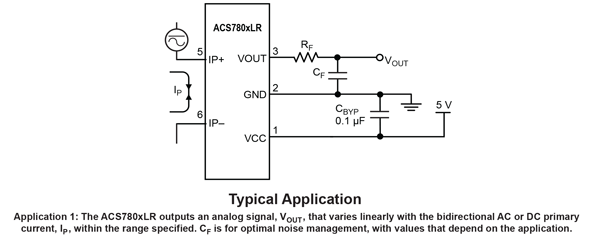

当增加铜制初级导电通路（用于电流采样）的电流时（由端子 5 到端子 6），器件的输出为正斜率 (>VCC / 2)。该导电通路的内电阻典型值是 200 μΩ，功率损耗较低。

铜线的厚度允许器件在高过电流条件下运行。电流路径的接线端与信号引线（引脚 1 到 4， 和引脚 7）之间电气隔离，使器件可以在初级导体出现高达 100 V 峰值电压条件下安全工作。

器件在出厂装运前已完全校准。ACS780xLR 系列是无铅产品。所有的引线均镀以 100% 雾锡，封装内无任何铅存在。大尺寸引脚框由无氧铜制成。
