带高带宽 (120 kHz) 模拟输出和集成故障比较器的低噪音、高精度、可编程线性霍尔效应传感器 IC

A1363

Product Image

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings A1365 ECAD Model Type Image

Description

Top Features

1365 线性霍尔效应传感器 IC 专门针对电流感应应用而设计,能以高带宽高分辨率提供高精确度输出。本器件采用分段线性插补温度补偿技术,可以提供更高的敏感度和补偿电压调节精确度,几乎可以实现零温度漂移。这一改进大大降低了器件在工作温度范围内的总体误差。

可以使用高度可编程的现场故障信号(故障引脚)来检测高磁场条件。还包括损坏地线检测、VCC 低于技术参数时进行欠电压锁定、用户可选输出电压夹,这些是保证汽车应用高度可靠性的重要因素。传感器的精确度和诊断能力使其成为 HEV 逆变器和直流-直流转换器等应用的汽车插槽的理想之选。

A1365 霍尔效应传感器 IC 具有灵敏度极高、速度快和温度稳定等优点。用户可以通过 VCC 电源和输出引脚进行编程,从而提高了本器件的精确度和灵活性,进而优化器件在应用中的性能。

此比率计霍尔效应传感器 IC 提供与所施加的磁场成比例的电压输出。静态输出电压可以由用户调节,调节范围约为电源电压 VCC 的 50% (双向)。器件灵敏度的调节范围为 0.6 至 14 mV/G。

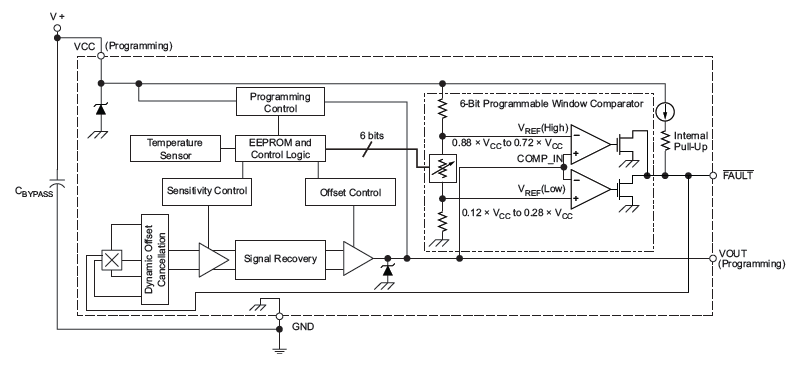

A1365 采用高灵敏度霍尔元件,具有 BiCMOS 接口集成电路,该集成电路采用温度补偿电路来降低霍尔元件的固有灵敏度和偏移漂移。IC 中还采用了小信号高增益放大器、夹持低阻抗输出段和专利高带宽动态偏移取消技术。

器件规格适用于 –40°C 至 150°C 扩展环境温度范围。A1365 传感器 IC采用超薄(厚度仅为 1 毫米)4 引脚 SIP(单列直插式封装,后缀 KT) 无铅 (Pb) 封装,引脚框采用 100% 雾锡电镀。这种超薄封装的磁耦合性能更佳,因为核心中的气隙越小,电流和磁场之间的耦合性能越高。

  • 专利分段线性温度补偿 (TC) 技术可以在整个工作温度范围内实现 1% 的典型精确度。
  • 自检诊断模式可用于实现系统内的高水平功能安全
  • 通过专利封装和斩波器稳定技术可以获得 120 kHz 名义带宽
  • 现场故障信号具有 6 位可编程触发水平、2 位可编程滞后以及锁存和非锁存功能
  • 现场故障反应时间 < 4.5 μs(典型值)
  • 通过霍尔元件和低噪音放大器电路获得极低噪音水平和高分辨率
  • 客户可编程高分辨率补偿和灵敏度调节
  • 可以采用厚度为 1 毫米的 SIP 过孔封装
  • 工厂编程灵敏度和静态输出电压 TC 具有极稳定的温度性能
  • 使用低灵敏度程序位时,可选择的灵敏度范围为 0.6 和 14 mV/G
  • 比率灵敏度、静态电压输出和夹子使其与模数转换器 (ADC) 应用的连接更简单。
  • 输出电压钳位可提供短路诊断功能
  • 可以对接地引脚进行开路检测(线损坏)
  • VCC 低于规定参数时进行欠压锁定
  • 宽环境温度范围:–40°C 至 150°C
