带 EEPROM、模拟输出和高级输出线性化的高精度可编程线性霍尔效应传感器 IC

A1340

Package

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings A1340 ECAD Model Type Image

Description

Top Features

A1340 器件是一款适用于汽车和非汽车应用的高精度可编程霍尔效应线性传感器集成电路 (IC)。A1340 的信号通道可通过外部编程实现灵活性,而外部编程可确保从输入磁性信号产生准确和定制化的输出电压。A1340 提供 12 位的输出分辨率并支持最大 3  kHz 的带宽。

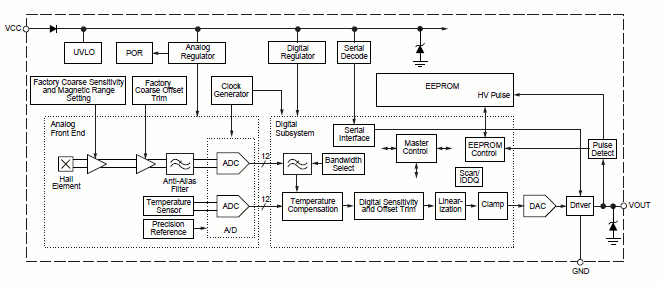

BiCMOS 单片集成电路包含霍尔传感器元件、用于降低霍尔元件固有的灵敏度和偏移漂移的高精度温度补偿电路、小型信号高增益放大器、专有动态偏移取消电路、以及高级输出线性化电路。

通过板载 EEPROM 和先进的信号处理功能,A1340 可为增益和偏移、带宽及输出钳位等特性提供无与伦比的客户可编程选择。多种输入磁性范围和信号偏移选择可在工厂进行预设。此外,该器件还支持单独的高温和低温、一阶和二阶温度补偿。

A1340 的一个关键特征是能够在非线性输入磁场中产生高线性器件输出。为实现这点,该器件将输出分成 32 个 相等的 区段并为每个区段应用独特的线性化系数。线性化系数存储在 EEPROM 的查找表中。

A1340 传感器采用无铅 (Pb) 4 引脚单列直插式封装(KT 后缀),引脚框采用 100% 雾锡电镀。

本器件正在生产中,但已被视为处于停产前阶段。本产品即将停产。本器件在最少6个月内将进入最终的最后一次购买订购阶段。状态变更日期:2018 年 9 月 3日。

  • 高级 32 段输出线性化功能即使在非线性输入磁场存在的情况下也能提供极高的输出精确度和线性度
  • 客户可调整灵敏度和偏移、带宽、输出钳位以及一阶和二阶温度补偿
  • 可同时对所有参数进行编程,实现准确和高效的系统优化
  • 磁性输入范围(粗略灵敏度)和信号偏移已经厂方调整
  • 灵敏度温度系数和磁性偏移漂移可在 Allegro 中预设,无需进行客户温度测试,即可获得最大器件精确度
  • 通过专有的四相斩波稳定技术和差分电路设计技术获得温度稳定、抗机械应力及噪音极低的器件输出
  • 提供开路和欠压诊断
  • 可在较宽的环境温度范围:–40°C 至 150°C
  • 下以 4.5 至 5.5 V 的电源电压
运行
