ATS344:高精度线性霍尔效应传感器 IC,采用双线电流模式 PWM 输出和集成稀土颗粒封装

ATS344 Product Image

Description

Top Features

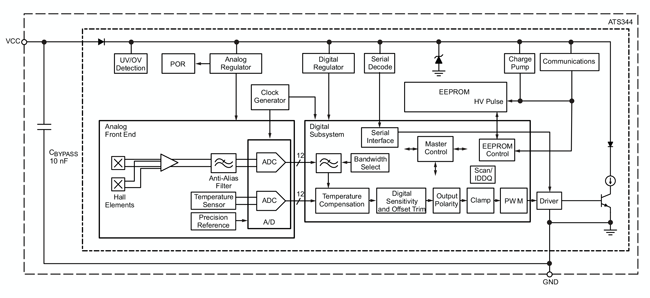

ATS344 器件是一款高精度反向偏置可编程霍尔效应线性传感器集成电路 (IC),具有可配置的电流模式脉宽调制输出,适用于汽车和非汽车应用。ATS344 的信号路径通过外部编程提供了灵活性,可以从铁磁靶扰动产生精确定制的输出响应。ATS344 集成了两线电流模式 PWM 输出,有助于最大限度地减少远程传感器的引脚数量。它还包含片上 EEPROM 技术,能够支持多达 100 个读/写周期,可以对校准参数进行灵活的线端编程。ATS344 非常适合要求长行程 (>5mm) 线性运动高分辨率检测的汽车应用。

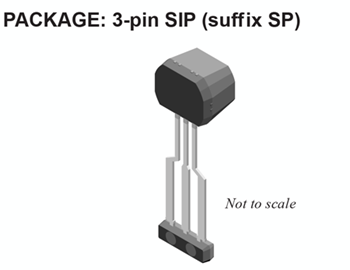

集成反向偏磁体大大简化了客户的封装工作,只需检测铁磁靶。ATS344 采用无铅 100% 雾锡引线框架镀层 3 引脚 SP 封装。

ATS344 非常适合以下市场和应用:

  • 汽车
  • 传动位置检测
  • 确定旋转和平移的轴的位置
  • 配有集成稀土颗粒的磁性传感器 IC

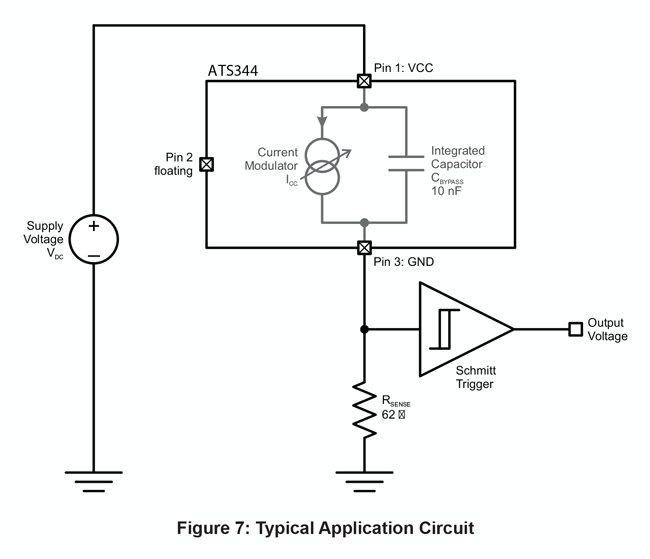

  • 两线电流模式 PWM(脉宽调制)输出
  • 用户可编程位置范围选择和偏移、带宽、输出钳位和温度补偿
  • 在 Allegro 预设灵敏度温度系数和偏移漂移
  • 通过专有的主动应力补偿和四相斩波稳定设计技术,实现温度稳定、无机械应力和低噪声器件输出
  • 宽环境温度范围:–40°C 至 150°C
  • 使用 3.75 至 9.5 V 电源电压工作
  • 差分线性信号处理
  • 获得 AEC-Q100 认证
