A8500:中型 LCD 用フレキシブル WLED/RGB バックライト ドライバ

Description

これらの製品は製造しておりますが、新規設計不可と決定されました。この分類によりこのデバイスの販売は既存の客先アプリケーションのみと現在制限しております。このデバイスは近い将来に廃品になる可能性があるので新しいアプリケーション向けに購入しないで下さい。サンプル品は用意出来ません。ステータスは2018年12月5日に変更となりました。

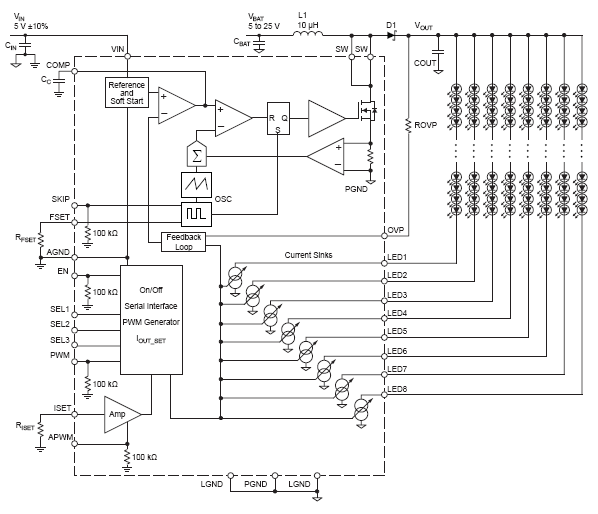

A8500 は、中型ディスプレイ バックライト用のマルチ出力 WLED ドライバです。A8500 は、昇圧コンバータと 8 つの電流シンクを統合することで、柔軟な WLED/RGB バックライト ドライバを提供します。昇圧コンバータは、最大 47 V の出力電圧を提供できます。その柔軟なチャネル選択制御と高電圧能力により、広範な LED バックライト アプリケーションが可能になります。A8500 は、4 ~ 96 個の WLED を必要とするアプリケーションをサポートできます。昇圧コンバータは、一定周波数の電流モード コンバータです。

各 LED チャネルが 25 mA をシンクでき、高電流用にチャネルを並列化できます。柔軟な調光により、出力チャネルは調整可能な DC 値で実行することも、外部から制御する PWM デューティ サイクルで実行することも可能です。

A8500 は、公称高さがわずか 0.75 mm の 26 ピン、4 mm × 4 mm QFN/MLP パッケージで提供されています。

以下のような用途があります。

  • 薄型ノートブック ディスプレイ
  • LCD TV
  • RGB バックライト
  • GPS システム
  • ポータブル DVD プレーヤー

Top Features

  • ±1.5% 通常電流整合と ±1.2% 通常精度の LED ストリング間でのアクティブな電流共有
  • 最大で直列 12 個 × 並列 8 個 = 96 LED (Vf = 3.2 V、If = 20 mA) を駆動
  • 代替方法を使用した柔軟な調光
    • LED デューティ サイクル制御 (PWM ピン)
    • シリアル プログラミング (EN ピン) を使用した DC 電流
    • 外部 PWM 信号 (APWM ピン) を使用した DC 電流
    • 外部抵抗
  • 50 V、2 A DMOS 内蔵の昇圧コンバータ
  • 定格 25 mA の LED シンク
  • 200 kHz から 2 MHz までのスイッチング周波数
  • オープン LED 切断
  • 昇圧電流制限、サーマル シャットダウン、およびソフト スタート
  • PWM 調光中に聞こえるセラミック コンデンサ ノイズなし
  • 調整可能な過電圧保護 (OVP)
  • ESD コンデンサを使用する LED モジュールにはプルアップ抵抗が不要

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A8500EECTR-T 26-lead QFN/MLP -40°C to 85°C Yes View Data pre-EOL Contact your
local sales rep
Check
Distributor Stock
A8500GECTR-T 26-lead QFN/MLP -40°C to 105°C -- View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。

Packaging

A8500 は、公称高さがわずか 0.75 mm の 26 ピン、4 mm × 4 mm QFN/MLP パッケージで提供されています (末尾は EC)。

露出パッド 26 リード付き EC QFN/MLP
