A8603:自動車用 LCD ディスプレイのマルチ出力レギュレータ

Description

A8603 は LCD バイアス用の固定周波数のマルチ出力を供給します。スイッチング周波数は、プログラムまたは 350 kHz ~ 2.25 MHz の外部クロック信号との同期のいずれかにより、設定できます。これによって、AM と FM のラジオ帯域との干渉が最小限に抑えられます。

I2C 互換のシリアル インターフェイスにより、システム マイクロコントローラから内部レジスタに書き込むことにより A8603 を設定できます。故障時には、システム コントローラから A8603 のステータス レジスタにアクセスすることもできます。

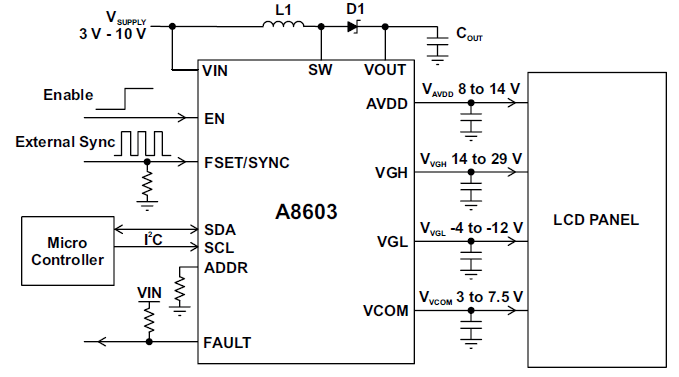

A8603 では、昇圧ステージの後に2 つのリニア レギュレータと 2 つのチャージポンプ レギュレータが組み込まれています。各出力電圧は、シリアル インターフェイスを介して独立にプログラムできます。起動中とシャットダウン中は、あらかじめプログラムされた (遅延時間を調整可能な) シーケンスに基づいて出力がオンとオフになります。これにより、特定の LCD パネルのシーケンス要件を満たすことができます。

短絡保護は全ての出力に備わっています。昇圧スイッチは、過電流および過電圧に対して保護されています。

A8603 は 24 ピンの 4×4mm QFN パッケージで提供されます。パッケージは高温雰囲気での動作を可能にする露出熱パッド付きです。無鉛 (Pb) で、100% 曇り錫メッキが施されたリードフレームです。

用途

  • GPS
  • インフォテインメント
  • 中規模 LCD

Top Features

  • 自動車グレード AEC-Q100 認定
  • 入力電圧は 3V ~ 10V
  • 4 つの出力を独立して供給
  • 各出力電圧の個別制御
  • 昇圧スイッチング周波数:350 kHz ~ 2.25 MHz
  • 外部信号との同期機能あり
  • 周波数ディザリングで EMI を低減
  • 停止電流は 10µA 以下
  • 保護機能:過電流、過電圧、短絡
  • 回路、および過熱保護
  • I2C により出力を完全にプログラム可能
    • レギュレータ電圧
    • 起動/シャットダウン シーケンス
    • 故障時の再試行カウンタ

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK8603KES-01-MH DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A8603KESTR-J 24-lead QFN -40°C to 125°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock
A8603KESTR-R 24-lead QFN -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
