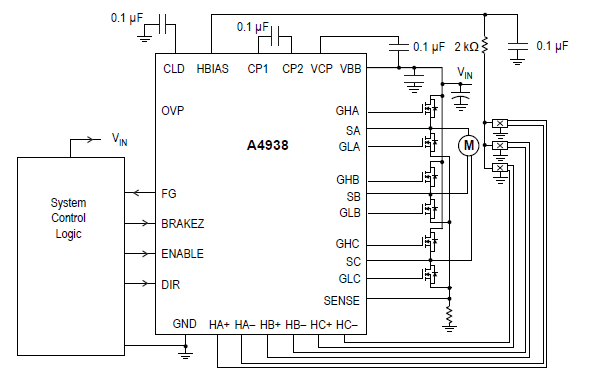

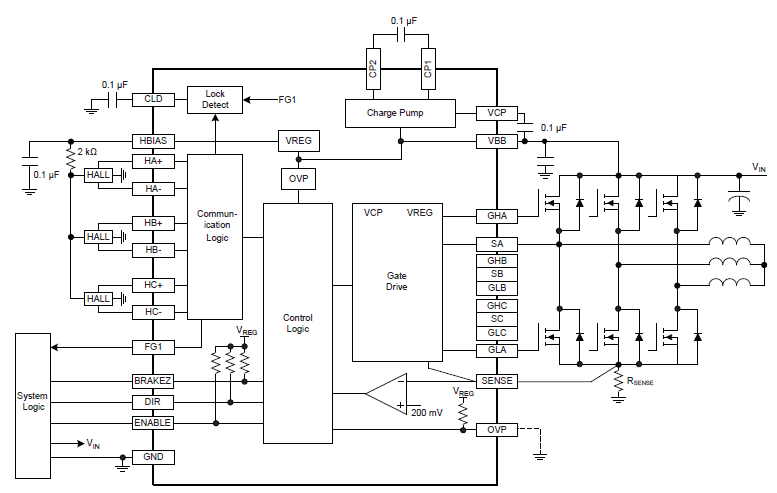

A4938 是完整的三相无刷直流 (BLDC) 电动机预驱动器，可为所有 N 通道功率 MOSFET 三相桥的直接大电流门极驱动提供输出。该装置具有三个霍尔元件输入，一个用于整流控制的定序器、固定停机时间脉冲宽度调制 (PWM) 电流控制、以及锁定转子检测。
输出电流可根据外部 MOSFET 的性能放大或缩小。锁定转子检测延迟通过 CLD 终端上的外置电容器设定。可使用“启用”、“方向”和“制动”输入控制电动机速度、位置和转矩。电动机速度可使用 FG1 输出来设定。
外部 MOSFET 可以使用 PWM 输入上的外部信号或使用内部 PWM 电流调节器进行脉冲宽度调制。无论使用哪种方法，A4938 的同步整流功能都可以在电流衰减过程中打开相应的 MOSFET，以减少功率耗散。
霍尔元件成本低廉，并具有噪音过滤，可防止错误的整流信号。A4938 可提供 5.0 V 稳压电源输出，向三个霍尔元件供电。内部电路保护包括因滞后引起的过热关机、欠压锁定、以及停机时间保护。不需要特别的加电排序。工作温度范围为 -40°C 至 85°C。
A4938 采用 5 mm × 5 mm、28 端子 QFN 封装，带有外露热传导垫片。该小型封装为无铅产品，且引脚框采用 100% 雾锡电镀。
