A3982 是一款完整的步进电动机驱动器,带有内置转换器,易于操作。该产品可在全、半步进模式时操作双极步进电动机,输出驱动性能可达 35 V 及 ±2 A。A3982 包括一个固定关断时间电流稳压器,该稳压器可在慢或混合衰减模式下工作。
转换器是 A3982 易于实施的关键。只要在“步进”输入中输入一个脉冲,即可驱动电动机产生一个步进。该程序中没有相位顺序表、高频率控制行或复杂的界面。A3982 界面非常适合复杂的微处理器不可用或过载的应用。
A3982 内的斩波控制可自动选择电流衰减模式(慢或混合)。当一个信号出现在“步进”输入引脚处,A3982 会确定该步进是否会在每个电动机相位中产生较高或较低的电流。如果电荷产生较高的电流,则将该衰减模式设置为“慢”衰减。如果电荷产生较低的电流,则电流衰减设置成混合(开始对周期达到固定停机时间的 31.25% 设置为快速衰减,然后将截止剩余周期设置为慢衰减。)此电流衰减控制方案能减少可听到的电动机噪音、增加步进精确度并减少功率耗散。
内部同步整流控制电路用来改善脉宽调制 (PWM) 操作时的功率消耗。
内部电路保护包括:因滞后引起的过热关机、欠压锁定 (UVLO) 及交叉电流保护。不需要特别的通电排序。

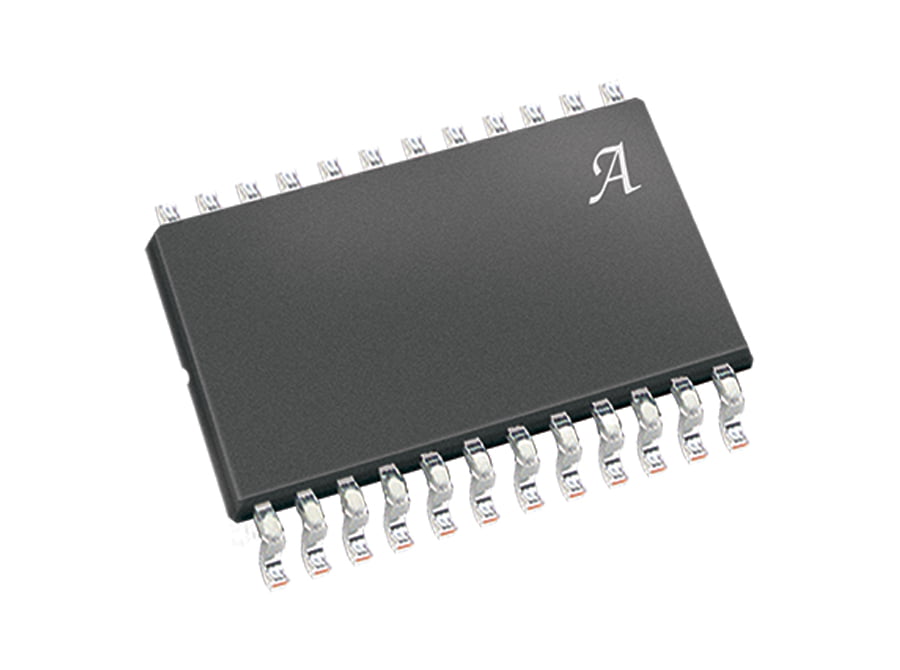

A3982 采用内部装有熔断器的电源接地引脚的 24 引脚宽身 SOIC(封装 LB)封装。其封装均为无铅产品,且采用 100% 雾锡电镀。
