A1369:用户可编程线性霍尔效应传感器(为电流传感应用优化)

Description

Top Features

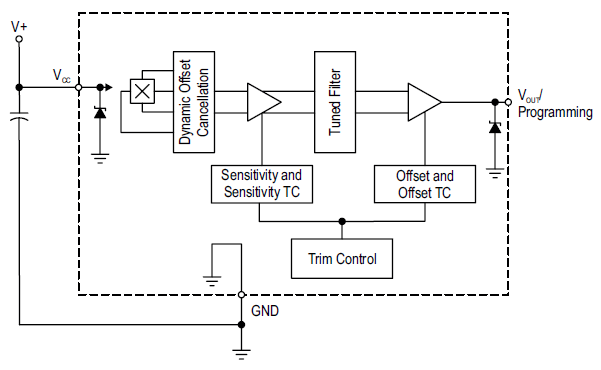

Allegro™ A1369 是一款用户可编程高精度线性霍尔效应电流传感器 IC。该器件采用扁平 3 引脚 SIP 封装,可轻松与磁芯集成,从而制造出高精度电流传感模块。利用可编程性能,A1369 可以在最后的电流传感模块组装时消除制造公差。

这种温度稳定型器件采用通孔单列直插封装 (TO-92)。通过输出管脚提供的可编程功能可以提高器件精度,实现生产结束优化,无需增加全编程器件的复杂性和成本。该器件使用非易失性内存,具有一次性可编程 (OTP) 功能,可以为给定应用或电路优化器件灵敏度和静态输出电压 (QVO)(无磁场输出)。在 Allegro 生产结束测试时,通过对灵敏度和 QVO 温度系数进行编程,A1369 还可以获得温度优化性能。

这些比率计霍尔效应传感器提供与施加磁场成正比的电压输出。用户可调节静态电压输出值约为供电电压的 50%,输出灵敏度可编程,范围是 8.5 mV/G 至 12.5 mV/G(A1369EUA-10-T)以及 22 mV/G 至 26 mV/G(A1369EUA-24-T)。

该线性器件性能优异,是需要高灵敏度工业应用场合的理想选择,并在 –40°C 至 +85°C 较宽温度范围提供性能保证。

  • 用户可编程偏移与灵敏度
  • Allegro 可以对灵敏度和 QVO 温度系数进行编程,从而提高精度
  • 输出值随南磁场降低,随北磁场增加。
  • 3 管脚 SIP 封装便于与磁集中器集成。
  • 低噪声、适当带宽、模拟输出
  • 高速斩波方案最大限度减少 QVO 随温度的偏移
  • 温度稳定的静态输出电压和灵敏度
  • 温度周期性变化后精确的可恢复性
  • 输出电压钳位提供短路诊断功能
  • 欠电压锁定 (UVLO)
  • 较宽的环境温度范围:-40ºC 至 +85ºC
  • 抗机械应力
