ACS718：高隔离电压线性电流传感器 IC（配有 850 μΩ 电流导体）

Allegro™ ACS718 电流传感器 IC 是工业、商业和通信系统交直流传感的高隔离电压经济解决方案。虽然宽体结构能提供高隔离电压所需的爬电距离和电气间隙，但小型封装是空间狭小应用的理想选择。典型应用领域包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。

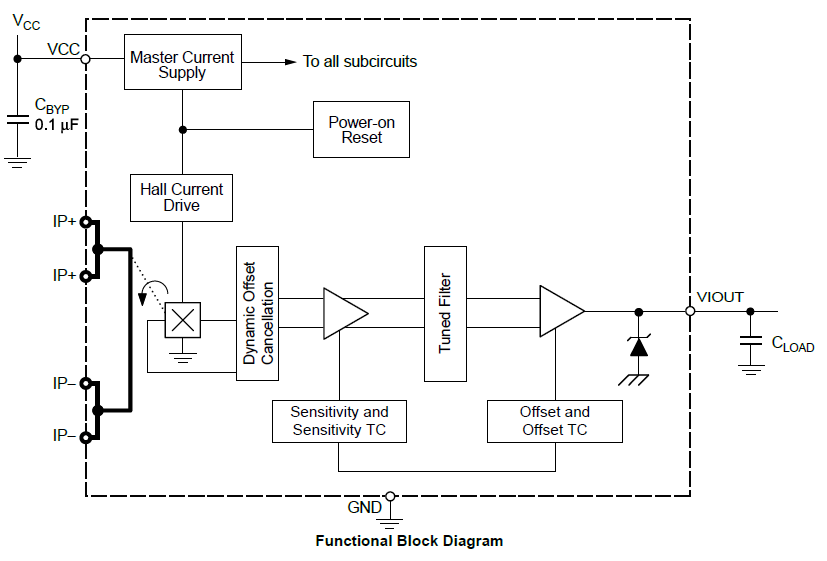

该器件具有精确的、低偏移线性霍尔传感器电路，并在晶片表面附近设有铜传导通路。通过该铜传导通路的应用电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过磁场与霍尔传感器的靠近来优化器件精确度。低偏移、斩波稳定 BiCMOS 霍尔 IC 提供比例电压，该 IC 在封装后还要经过精确度编程。通过一次铜导体路径（从引脚 1-4 至引脚 5 -8）的电流增加时，该器件的输出具有正斜率，该路径用于电流感测。该传导路径的常规内电阻为 0.85mΩ，具有较低的功率损耗。

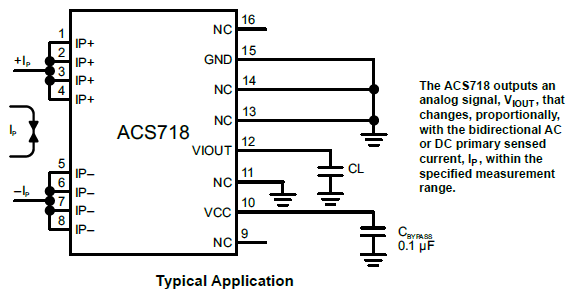

传导路径的端子与传感器引线（引脚 10-15）采用电气隔离。由此可在高电平电流传感应用场合使用 ACS718 电流传感器，而且无需使用高电平侧差分放大器或其他昂贵的隔离技术。

ACS718 采用扁平表面的小封装安装座 SOICW16（后缀 MA）。该器件为无铅产品，采用 100% 雾锡电镀。该器件在工厂装运前，经过充分校准。
