ACS718: 高絶縁 850μΩ電流導体 直線電流センサーIC

ACS718電流センサーICは、工業や商業、通信システムのAC/DC電流検出において経済的かつ高絶縁なソリューションです。この小型パッケージは省スペースが要求されるアプリケーションに適しており、高絶縁に必要な沿面距離と空間距離を提供します。代表的な用途として、モーターコントロール、電流負荷検知およびマネジメント、スイッチング電源、過電流検知があげられます。

本デバイスはチップ表面近傍を通る銅製伝導経路と低オフセットのリニアホールセンサー回路からなります。電流は銅製伝導経路を流れ、そこで生ずる磁界をホールセンサー回路が電流量に応じた電圧として出力します。発生した磁界とホール素子回路は近接しており、効率的に変換されます。低オフセットかつチョッパースタビライズされたBiCMOSホールICが電流に比例した電圧出力を提供し、それらはパッケージング後に高精度にプログラムされています。出力極性は1-4ピンから5-8ピンへ向かう電流に対して正の極性を持ちます。この伝導経路の内部抵抗は0.85mΩであり、低電力損失です。

この伝導経路はセンサー側回路(10ピンから15ピン)側と電気的に絶縁されています。そのため、ハイサイド電流検知を行う際にもアンプや絶縁のためのコストが不要です。

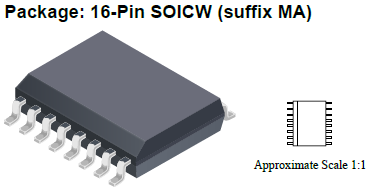

ACS718は小型かつ薄型のSOICW16ピンパッケージで提供されます。デバイスは鉛フリーで、リードフレームは100%曇り錫でめっき加工されています。すべてキャリブレーションされた状態で出荷されます。
