2D 双通道超灵敏霍尔效应锁存器

A1262

产品图像

Description

Top Features

A1262 集成电路是一款超灵敏霍尔效应锁存器。可以在传统平面磁场方向以及垂直磁场方向运行。平面和垂直霍尔元件的双重操作可以帮助用户实现固有的 90° 相分离,与磁极间距无关。A1262 的正交输出允许确定旋转方向,例如在感测旋转环形磁铁目标时。

A1262 可以提供两种选项,可以灵活设计终端系统磁性。两种选项都配备平面霍尔板,对垂直于封装面 (Z) 的磁场具有敏感性。主要的选项采用垂直霍尔板,对平行于穿过封装的含引线边缘的封装面 (Y) 的磁场具有敏感性。X 选项采用垂直霍尔板,对平行于穿过封装的不含引线边缘的封装面 (X) 的磁场具有敏感性,会产生较低的有效总气隙。

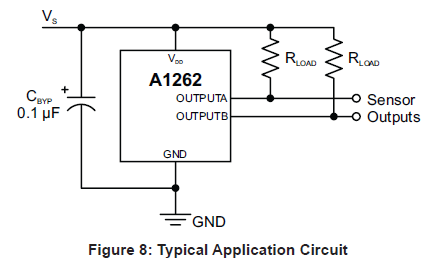

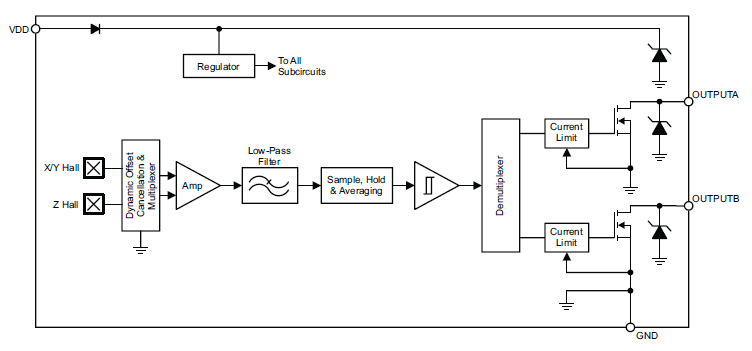

设备中的一个硅片上包括:两个霍尔板(一个平面一个垂直)、多路器、小信号放大器、斩波器稳定器、施密特触发器和两个采用短路保护的 NMOS 输出晶体 (20 mA 以下)。A1262 提供汽车级耐用性电路,并可以在 –40°C 到 150°C 温度范围内以 4 到 24 V 电压工作。

BiCMOS 工艺小巧的几何尺寸让这些器件均能以超小型封装形式提供,适合大部分应用。封装指示符 “LH5” 是一种改造的 SOT23-W 表面安装型封装,经过磁性优化可以适应各种方向。这种封装为无铅 (Pb) 封装,引脚框采用 100% 雾锡电镀。

  • 通过平面和垂直霍尔元件进行 2D 磁感应
  • 两个通道之间的固有相分离为 90°
  • 双通道输出允许独立使用 Z 轴

    平面霍尔元件和垂直霍尔元件:
    • Y 轴 (A1262LLH-T)
    • X 轴 (A1262LLH-X-T)
  • 高灵敏度 BOP 通常为 17 G
  • 汽车级
    • AEC-Q100 汽车应用认证
    • 输出短路保护
    • 对物理应力不敏感
    • 电池反接保护
    • 固态可靠性
    • 超卓的温度稳定性
    • 电源电压 Zener 夹
  • 小尺寸
