A1126：稳定斩波全极霍尔效应开关

A1126 集成电路是一种带有数字输出的全极、超灵敏的霍尔效应开关。该器件拥有的集成稳压器允许以高达 24 V 的电压工作。

该器件特别适合在扩展温度范围内工作（最高可达 150 °C）。Allegro 的专利动态偏移取消技术可降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压，保护了器件在高温状态下的良好性能。

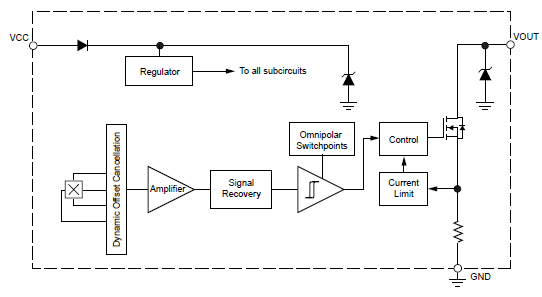

A1126 霍尔效应开关在单硅片上包含以下组件：稳压器、霍尔电压发生器、小型信号放大器、斩波稳定器、施密特触发器和具有短路保护功能的开漏极输出。先进的 BiCMOS 晶片加工工艺利用了低电压要求、元件匹配、极低的输入偏移错误和小型元件几何尺寸的优势。

A1126 的全极操作允许在强度足够的北极或南极磁场下作业。没有磁场的时候，输出就会停止。本专利“不受磁极约束”特性使得该器件成为簧片开关的完美替代品，且更易于制造，因为 A1126 不要求制造商确定磁体方位。这些器件允许人们在工业、消费和汽车业应用中使用简单的打开/关闭式开关。

A1126 的额定工作环境温度为 –40°C 至 150°C。采用的封装可为大多数应用提供磁性最优化的解决方案。封装 LH 是 SOT23W 微型扁平表面安装型封装，而封装 UA 是供通孔安装使用的三引脚超小型 SIP。所有封装均不含铅 (Pb)，引脚框采用 100% 雾锡电镀。
