A8519 及び A8519-1: 広範な入力電圧範囲の高効率フォールト トレラント LED ドライバ

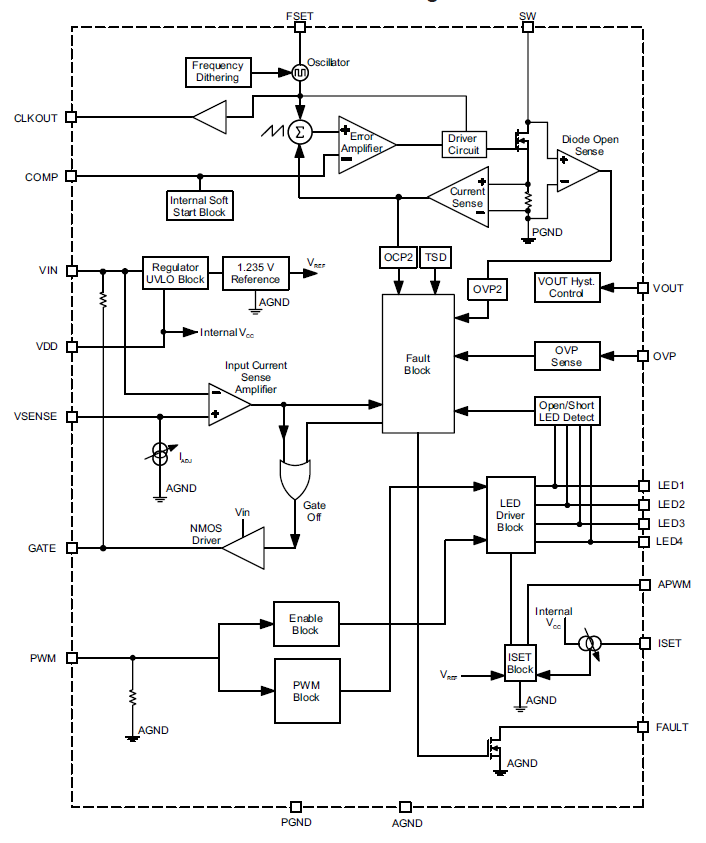

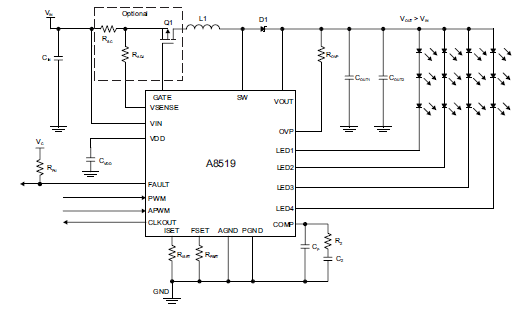

A8519 は、小型ディスプレイ バックライト用のマルチ出力 LED ドライバです。電流モード昇圧コンバータを内部電源スイッチおよび 4つの電流シンクと統合しています。昇圧コンバータは、100 mA でストリングあたり 11 個の LED を、そして最大で 44 個の白色 LED を駆動できます。また、最大 400 mA の高 LED 電流を達成するために、LED シンクを並列にすることができます。A8519 は、4.5 ~ 40 V の単一電源で動作できるため、自動車システムで発生する負荷遮断条件に耐えることができます。

A8519 はLEDの輝度をデジタル (PWM) 信号で制御出来ます。LED 輝度のコントラスト比は100 Hz でPWM調光を用いた際に 10,000:1 を達成し、PWM調光とアナログ調光を使用時にこれより高い 100,000:1 が可能となります。

もし必要ならばA8519は外部 P-ch MOS を駆動し、不具合発生時にシステムから入力電源を切断する事も可能です。A8519 は出力短絡、過電圧、ダイオードの開放や短絡、LEDピンの開放や短絡、過熱時の保護機能を提供します。サイクル毎の電流制限によって高電流を生ずる過負荷時に保護されます。A8519は同期ピンを用い260kHz ~ 2.3 MHzの範囲内で昇圧スイッチング周波数を同期される事が出来ます。

スイッチング周波数が高いことにより、AM ラジオ帯域以上で動作することができます。このICはクロック出力ピンを持ち、他のコンバータA8519の昇圧スイッチング周波数に同期される事が出来ます。

A8519 はヒステリシス制御で、極端に短いPWMのオン時間時にLEDの電流を調節を補助します。A8519-1はPWM調光で出力電圧のリップルを抑える為に小さなヒステリシスのウインドウを使用する事以外はA8519と同等です。

用途

• 車載 インフォテインメント用バックライト
• 車載 クラスタ
• 車載 センター スタック照明
