ACS759:100 µΩ の電流導体付きで 3.3 V での性能が最適化された、熱的に強化済みの完全一体型ホール効果ベース リニア電流センサー IC

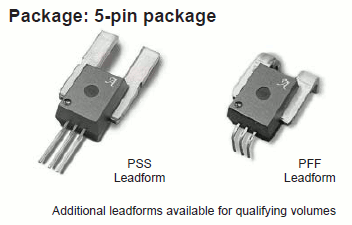

ACS759 Packaging

Description

Top Features

電流センサー IC の Allegro®ACS759 シリーズは、AC または DC 電流検出のための経済的で正確なソリューションを提供します。代表的な用途には、モータ制御、負荷検出と管理、電源と DC/DC コンバータ制御、インバータ制御、および過電流障害検出などが含まれます。

デバイスは、ダイ表面近くに銅伝導路を備えた正確で低オフセットのリニア ホール回路で構成されています。この銅伝導経路を電流が流れると磁場が生じ、ホール IC により比例電圧に変換されます。デバイスの精度は、磁気信号がホール トランスデューサに近接することにより最適化されます。低オフセット、チョッパ安定化 BiCMOS ホール IC により正確な比例出力電圧が実現し、工場で正確性についてプログラミングされています。

電流導体の dV/dt と漂遊電場に対する耐性の高さは、Allegro の特許取得済み一体型シールド技術によるもので、これにより、ハイサイドで高電圧の用途における低出力電圧リップルと低オフセット ドリフトが保証されます。

電流のサンプリングに使用する経路である一次銅伝導路 (端子 4 から端子 5 へ) を流れる電流が増えると、デバイスの出力は右上がり (>VCC/2) になります。この伝導路の内部抵抗は標準値が 100 µΩ で、低い電力損失が実現します。

銅伝導体の厚みにより、デバイスは高過電流状態に耐えることができます。伝導路の端子は、信号用リード (ピン 1 ~ 3) とは電気的に絶縁されています。これにより、センサー IC の ACS759 シリーズは、光遮断器などの高額な絶縁技術を使用しなくても電気絶縁を必要とする用途に使用できます。

デバイスは、工場出荷前に完全に較正されています。ACS759 シリーズは鉛フリーです。すべてのリードは 100% 曇り錫でめっき加工され、パッケージ内は鉛フリーです。ヘビー ゲージ リードフレームは無酸素銅で作られています。

  • 増幅器およびフィルタ設計技術による業界最高レベルのノイズ特性
  • 一体型シールドで、高 dV/dt 信号により電流導体からダイまでの容量結合が大幅に削減され、ハイサイドで高電圧の用途におけるオフセット ドリフトを防ぐことができる
  • 温度に対するゲインおよびオフセット調整による全体的な出力誤差の改善
  • パッケージ サイズが小さく、簡単な取り付けが可能
  • 高信頼性を実現するモノリシック ホール IC
  • 非常に低い電力損失:100 µΩの導体内部抵抗
  • ガルバニック絶縁により、高電圧システムの経済的なハイサイド電流検出で使用可能
  • 3.0 ~ 3.6 V、単一電源動作
  • 120 kHz の標準帯域幅
  • 3 µ 秒の出力立上がり時間 (ステップ入力電流に対応)
  • AC または DC 電流に比例した出力電圧
  • 精度向上のため工場調整済み
  • 非常に安定した出力オフセット電圧
  • ほぼゼロの磁気ヒステリシス
