A1366: 低ノイズ 高精度 出荷時プログラミング済 温度補償と高帯域(120kHz)アナログ出力 リニアホールセンサーIC

A1366 Packaging

Description

Top Features

A1366は、高精度かつ高分解なリニアホール素子センサーICで、工場出荷時にプログラミングが可能です。本製品の新しい特許取得済みの温度補償技術は、すべての動作温度範囲に対して事実上フラットな感度とオフセットを提供します。このフラットな温度特性により、電流検出用に最適です。温度補償はアナログ信号パスの帯域を損なうことなく、EEPROMを内蔵したデジタル回路で行われ、特にHEV車のインバーターやDC/DCコンバーターさらに電動パワーステアリング(EPS)に最適なIC製品となります。

このレシオメトリックホール素子センサーICは印加磁界に比例した電圧を出力します。感度および無磁界時のの静止状態における出力オフセットは、保証温度範囲に対して±1%以下の精度を提供できる高解像度で工場出荷時にプログラミングされます。

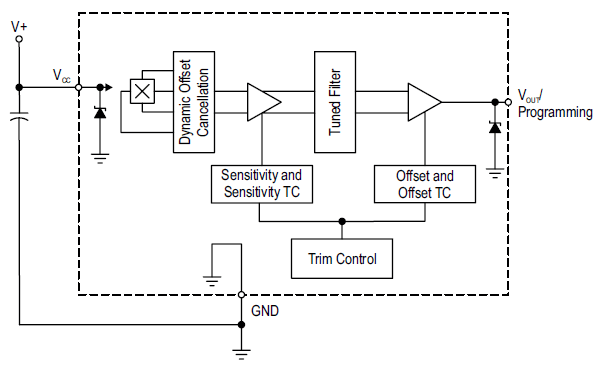

本製品は、低雑音高利得アンプ、クランプ化した低インピーダンス出力段、及び弊社独自の高帯域ダイナミックオフセットキャンセル技術を用いたBiCMOS集積回路と高感度ホール素子から構成されています。これら先進的なホール効果IC技術は、業界をリードする120KHzという検知帯域を提供します。このデバイスは車載アプリケーションで高い信頼性を保つ為、断線検知機能を組み込んでいます。

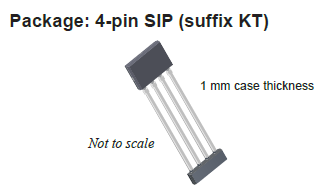

-40℃から150℃までの広い温度範囲を保証いたします。A1366は、1mm厚の4ピンSIP(シングルインラインパッケージ:サフィックス KT)で、鉛フリー100%スズメッキ製のリードフレーム提供されます。

  • 工場出荷時にプログラミングされる高い分解能を持つ感度と静止時出力電圧
  • 全温度範囲において連続して1%の精度を提供するセグメントリニア温度補償(TC)テクノロジー
  • 超低ノイズと高い分解能を達成するホール素子と低ノイズアンプ回路
  • 120kHzの帯域幅を達成する、パッケージとチョッパースタビライズ技術
  • 電流ステップ入力時のスパイクを押さえる特許回路
  • GNDライン断線時のオープン回路検出機能
  • VCCが仕様値を下回った際の低電圧時ロックアウト機能
  • レシオメトリックな感度と静止時電圧出力
  • 急激な温度循環後の正確復帰機能
  • -40℃~150℃までの動作温度範囲
  • メカニカルストレスに対して堅牢
  • 1mm厚の超薄型パッケージ
  • AEC Q-100車載対応
