ATS616 ギアトゥース センサー IC は、自動ゲイン制御を使用するピーク検出デバイスであり、低動作速度までの極めて正確なギア エッジを提供する一体型コンデンサです。各パッケージは、サマリウムコバルト ペレット、ポール ピース、および磁気回路に対して最適化された差動オープンコレクタ ホール IC を保持する高温プラスチック シェルで構成されています。この小型パッケージは、簡単に組み立てることができ、さまざまな形状およびサイズのギアと共に使用できます。

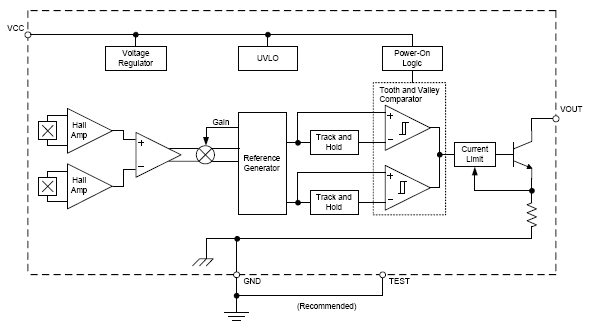

この回路に使用されている技術はホール効果に基づいています。チップには、強磁性ターゲットによって生成された差動磁気信号に応じて切り替わる、デュアルエレメント ホール IC が組み込まれています。この高機能の処理回路には、A-D コンバータが搭載されており、デバイスの内部ゲインを自己較正 (正常化) して、エアギャップの変動による影響を最小限に抑えます。特許取得済みのピーク検出フィルタ回路は、磁気およびシステム オフセットをなくし、チルト、ギア振動、および偏心によって発生するような比較的急速な変化を識別できます。この簡単に統合できるソリューションにより、最初のトゥース検出と極めて低い rpm までの安定した動作が実現します。ATS616 は、ATS612LSB の代わりとして使用でき、ATS612LSB が必要とする外部のピーク保持コンデンサは不要です。
ATS616 は、ギアトゥースベース構成を使用して、速度、位置、およびタイミング情報を収集するシステムでの使用に適しています。このデバイスは特に、自動車用カムシャフト センサーのような極めて正確なデューティ サイクル制御または正確なエッジ検出を必要とするアプリケーションに適しています。
