A1150, A1152, A1153, A1155, A1156, A1157, および A1158:チョッパ安定化, 2 線式ホール効果スイッチ

A1150、A1152、A1153、A1155、A1156、A1157 および A1158 は 2 線式、ユニポーラ、ホール効果スイッチのシリーズで構成され、磁気スイッチポイントの精度を最適化するように工場調整済みです。これらのデバイスは Allegro® の高度な BiCMOS ウエハー製造プロセスで作成され、特許取得済みの高周波、4 相、チョッパ安定化法を実装しています。この技術は動作温度範囲全般で磁気安定性を実現し、厳しい環境にさらされるシングル ホール エレメントを持つデバイスに固有のオフセットをなくします。

A115x シリーズはさまざまな用途で自動車に利用されます。用途にはシート トラック位置、シート ベルト バックルの存在、フード/トランク ラッチ、およびシフト セレクタ位置の検出が含まれます。

2 線式ユニポーラ スイッチは、従来のオープンコレクタ出力スイッチに比べて 1 つ少ない線で動作するため、特に原価を重視する場合に有利です。また、常に出力電流があり 2 つの狭い範囲のいずれかになるため、システム設計者は本質的に診断を下せます。これらの範囲内にないレベルの電流は故障状態を示します。

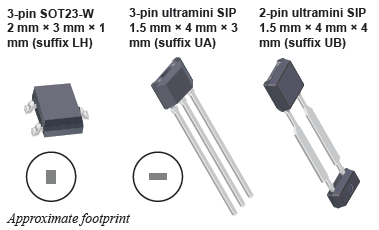

すべてのシリーズ メンバは 2 種類のパッケージ スタイルで提供されます。LH は SOT-23W スタイルのミニチュア薄型面実装型パッケージです。UA は 3 ピン超小型の挿入実装型シングル インライン パッケージ (SIP) です。パッケージは両方とも鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。
